تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | اسم المنتج: | الحاجز الهوائي ، مصدات السفينة ، مصدات القارب |
|---|---|---|---|
| بحجم: | حجم مخصص | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
| الاستخدام: | جهاز مضاد للتصادم للتطبيقات البحرية | جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات |
| اللون: | أسود ، رمادي ، أبيض دسم ، إلخ | ضمان: | 24 شهرا |
| إبراز: | درابزين يوكوهاما البحري,درابزين هوائي بحري,درابزين هوائي من المطاط يوكوهاما |
||
الحاجز المطاطي العائم البحري لرسو السفن ورسو السفن صنع في الصين
تم استخدام الحاجز المطاطي العائم البحري ، والذي يُطلق عليه أيضًا مصدات يوكوهاما ، في عمليات الموانئ والميناء والعمليات البحرية لعقود منذ أن تم تطويره في عام 1958. مع تطور تكنولوجيا السفن ، يتم استخدام هذا الحاجز المطاطي العائم البحري على نطاق واسع في عمليات النقل من السفينة إلى - عمليات نقل السفن وعمليات رسو ورسو السفن.تعتبر دائمًا بمثابة عازلة لتقليل الصدمات بينهما نظرًا لأدائها الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
متوافق تمامًا مع معيار ISO17357 ، يزود الحاجز المطاطي العائم من Jerryborg بمجموعة متنوعة من المواصفات والأبعاد
لتلبية طلبات العملاء وشروط التطبيق المختلفة.
تصنيف الحاجز المطاطي العائم البحري
يتم إنتاج المصدات المطاطية العائمة البحرية بمعدلين ضغط أوليين ، وهما هوائيان 50 (P50 ، ضغط داخلي أولي 50 كيلو باسكال) و 80 هوائيًا (P80 ، ضغط داخلي أولي 80 كيلو باسكال).
تصنف مصدات المطاط البحرية العائمة بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

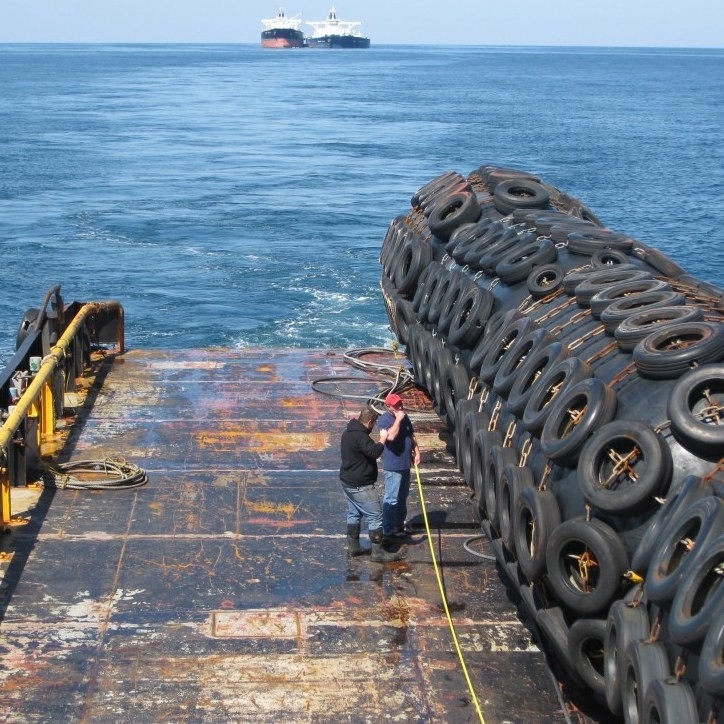

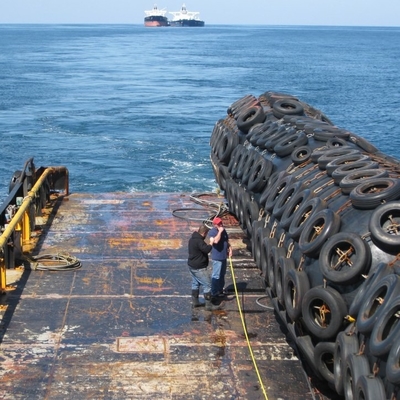

1. مصدات مطاطية بحرية مع سلسلة وشبكة صور
مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، فإن الحاجز المطاطي العائم البحري يمكن أن يقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات الشحن من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى الرصيف (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. مصدات مطاطية عائمة بحرية من نوع الرافعة
سيتم توصيل الحاجز المطاطي العائم البحري من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.
3. درابزين مطاطي عائم مائي هوائي من النوع البحري
عادة ما يتم استخدام الحاجز المطاطي المائي العائم البحري كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبه عمودياً في الماء لأنه مليء بالهواء والماء بالداخل ومجهز بثقل موازن.
كل هذه المصدات المطاطية البحرية العائمة المذكورة أعلاه متوفرة عادة باللون الأسود ، كما يتم تخصيص اللون حسب طلبك.تقدم Jerryborg مصدات مطاطية بحرية بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
4. أنواع أخرى
هيكل درابزين مطاطي عائم بحري
① الطبقة الخارجية من المطاط
يتم تغطية المصدات المطاطية العائمة البحرية بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة التعب وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
ميزة الحاجز المطاطي العائم البحري
1. شكل مطابق في ضغط مائل
يتكون الحاجز المطاطي العائم البحري من طبقات من الحبل المقوى ذات مرونة ومرونة عالية ، والتي تمكنه من جعله متطابقًا عند الضغط المائل أثناء عمليات النقل من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإن الحاجز المطاطي العائم البحري أسهل في توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
2. تكلفة اقتصادية منخفضة نسبيا
مع ميزة المرونة الانضغاطية للهواء ، يكون الضغط السطحي للمصدات المطاطية العائمة البحرية موحدًا تمامًا ، وهو ما يعادل ضغط الهواء الداخلي ويجعله شائعًا مع محطات سفن LNG.
مواصفات الحاجز المطاطي العائم البحري
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (KN) | امتصاص الطاقة المضمون (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
