تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| بحجم: | حجم مخصص | جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات |
| شهادة: | CCS BV ISO17357 ABS GL LR DVN SGS KR RINA | اللون: | أسود ، رمادي ، أبيض دسم ، إلخ |
| ضمان: | 24 شهرا | اسم المنتج: | درابزين قارب قابل للنفخ ، مصدات رصيف ، مصد السفينة |
| إبراز: | درابزين عائم يوكوهاما مارين,درابزين عائم بحري 50kpa,حاجز عائم بحري 80kpa |
||

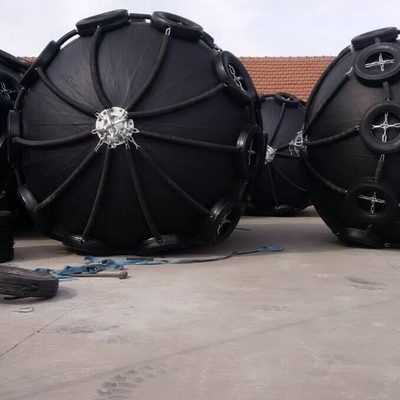

درابزين مطاطي هوائي عائم لحماية السفن مع سلسلة وشبكة صور
مصدات مطاطية هوائية عائمة
مصدات مطاطية هوائية عائمة، التي تسمى أيضًا مصدات يوكوهاما ، تم استخدامها في عمليات الموانئ والمرافئ والبحرية لعقود منذ أن تم تطويرها في عام 1958. مع تطور تكنولوجيا السفن ، مصدات مطاطية هوائية عائمةيستخدم على نطاق واسع في عمليات النقل من سفينة إلى أخرى وعمليات إرساء السفن.تعتبر دائمًا بمثابة عازلة لتقليل الصدمات بينهما نظرًا لأدائها الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
مصدات مطاطية هوائية عائمةs مقسمة إلى ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع المائي الهوائي ، ونوع السلسلة وشبكة الإطارات.يلعب كل نوع دورًا مهمًا في حماية سلامة العمليات البحرية.
متوافق تمامًا مع معيار ISO17357 ، Jerryborg's مصدات مطاطية هوائية عائمة توفر مجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
هيكل مطاطي هوائي عائم
① الطبقة الخارجية من المطاط
مصدات مطاطية هوائية عائمةs مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة التعب وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
ميزة الحاجز المطاطي الهوائي العائم
1. آمنة وموثوق بها
مصدات مطاطية هوائية عائمةمصنوع من عدة طبقات قوية من الأسلاك لتمكينه من مقاومة الضغط ومقاومة الثقب.المصدات مطاطية هوائية عائمةالتي يزيد قطرها عن 2.5 متر مزودة بصمام أمان لتحرير الهواء بالداخل في حالة الضغط الزائد عليها.يوضح الرسم البياني أدناه اختلافات البيانات بنسب ضغط مختلفة.
2. ميزة في ظل ظروف الطقس القاسية
في ظل الظروف العادية ، فإن حركة السفينة الناتجة عن الأمواج العالية والطويلة أو الرياح القوية ستجلب ضغطًا وقصًا متكررًا على الحاجز وتجعل من السهل الشعور بالتعب والضرر.ومع ذلكمصدات مطاطية هوائية عائمة قوية بما يكفي لمقاومة الظروف الجوية القاسية ، تزداد قوة رد الفعل ببطء مقارنة بالصدمات الصلبة ولن تصل بسهولة إلى الحد الأقصى
3-الشكل المطابق عند الضغط المائل
مصدات مطاطية هوائية عائمةمصنوعة من طبقات من الحبل المقوى ذات مرونة ومرونة عالية ، مما يمكنها من جعلها متطابقة عند ضغط مائل أثناء عمليات النقل من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإنمصدات مطاطية هوائية عائمة أسهل في توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
تطبيق الحاجز المطاطي الهوائي العائم

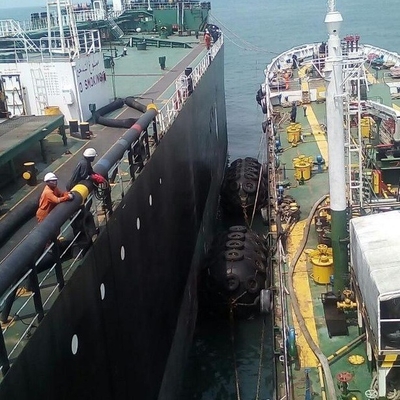

1. عمليات النقل من سفينة إلى أخرى
2. خدمات من سفينة إلى سفينة
3. منصة الدفاع البحرية

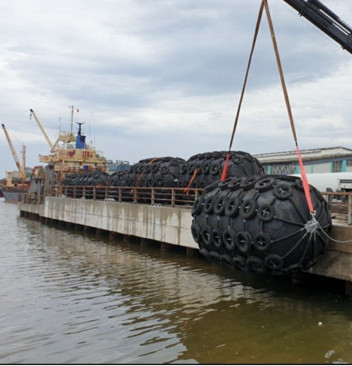

4. رسو السفن في الرصيف
5. شنق على بدن السفينة
مواصفات مصدات المطاط الهوائية العائمة
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص الطاقة المضمون (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص الطاقة المضمون (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
