تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | بحجم: | حجم مخصص |
|---|---|---|---|
| الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال | الاستخدام: | جهاز مضاد للتصادم للتطبيقات البحرية |
| اسم المنتج: | الحاجز الهوائي ، مصدات السفينة ، مصدات القارب | جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات |
| اللون: | أسود ، رمادي ، أبيض دسم ، إلخ | ضمان: | 24 شهرا |
| إبراز: | درابزين مطاطي هوائي 4.5 متر,حاجز مطاطي هوائي بطول 3.3 متر,درابزين هوائي ISO17357 |
||

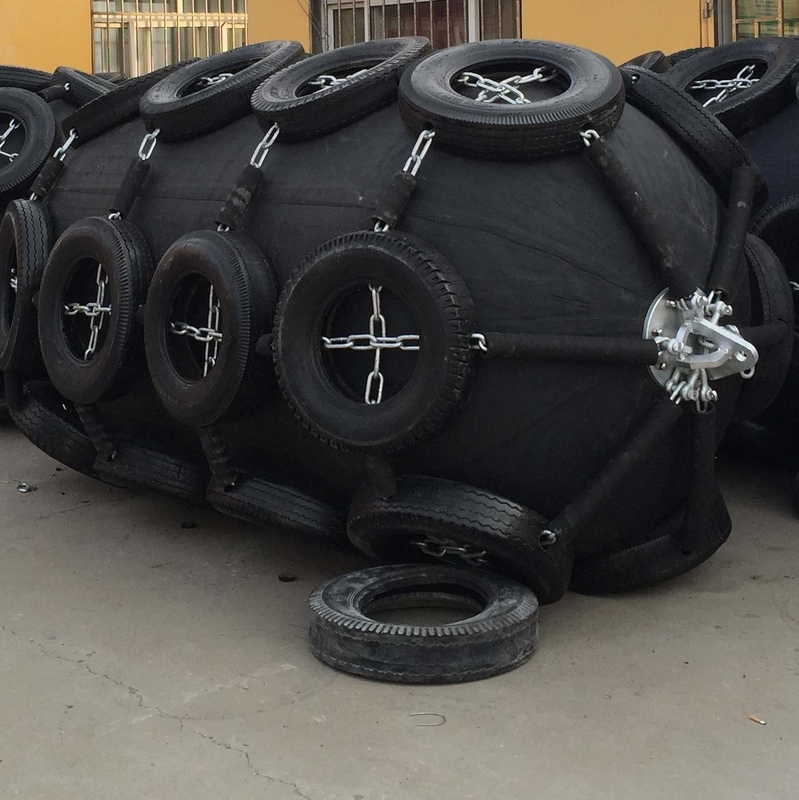

درابزين هوائي متين عائم درابزين هوائي مطاطي مع سلسلة وإطارات
درابزين هوائي متين
تم استخدام الحاجز الهوائي المتين ، المعروف أيضًا باسم مصدات يوكوهاما ، في عمليات الموانئ والمرافئ والبحرية لعقود منذ أن تم تطويره في عام 1958. ويستخدم هذا الحاجز الهوائي المتين على نطاق واسع في عمليات النقل من سفينة إلى سفينة ورسو السفن والرسو.تعتبر دائمًا بمثابة عازلة لتقليل الصدمات بينهما نظرًا لأدائها الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
تنقسم المصدات الهوائية المتينة إلى ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع المائي الهوائي ، ونوع السلسلة وشبكة الإطارات.يلعب كل نوع دورًا مهمًا في حماية سلامة العمليات البحرية.
متوافق تمامًا مع معيار ISO17357 ، يزود الحاجز الهوائي المتين من Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
ميزة درابزين هوائي متين
1. شكل مطابق في ضغط مائل
درابزين هوائي متينمصنوعة من طبقات من الحبل المقوى ذات مرونة ومرونة عالية ، مما يمكنها من جعلها متوافقة مع ضغط مائل أثناء العمليات من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإندرابزين هوائي متين يسهل توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
2. آمنة وموثوق بها
درابزين هوائي متينمصنوع من عدة طبقات قوية من الأسلاك لتمكينه من مقاومة الضغط ومقاومة الثقب.الدرابزين هوائي متينالتي يزيد قطرها عن 2.5 متر مزودة بصمام أمان لتحرير الهواء بالداخل في حالة الضغط الزائد عليها.يوضح الرسم البياني أدناه اختلافات البيانات بنسب ضغط مختلفة.
3. ميزة في ظل ظروف الطقس القاسية
في ظل الظروف العادية ، فإن حركة السفينة الناتجة عن الأمواج العالية والطويلة أو الرياح القوية ستجلب ضغطًا وقصًا متكررًا على الحاجز وتجعل من السهل الشعور بالتعب والضرر.ومع ذلكدرابزين هوائي متين قوية بما يكفي لمقاومة الظروف الجوية القاسية ، تزداد قوة رد الفعل ببطء مقارنة بالصدمات الصلبة ولن تصل بسهولة إلى الحد الأقصى.
هيكل درابزين هوائي متين
① الطبقة الخارجية من المطاط
درابزين هوائي متينs مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة التعب وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة المطاطية الداخلية لإغلاق الهواء داخل الحاجز.
تطبيق درابزين هوائي متين
1. عمليات النقل من سفينة إلى أخرى
2. خدمات من سفينة إلى سفينة
3. منصة الدفاع البحرية
4. رسو السفن في الرصيف
5. شنق على بدن السفينة
مواصفات الحاجز الهوائي المتين
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
