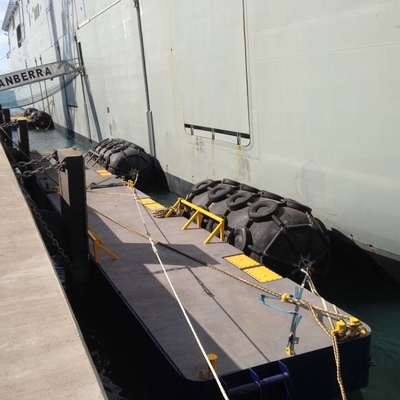

3.3 م * 6.5 م عائم بحري نوع يوكوهاما درابزين هوائي

عائم نوع هوائي درابزين بحري قارب درابزين مطاطي صنع في الصين

درابزين هوائي

تم تطوير الحاجز الهوائي في اليابان في عام 1958. يجب أن يتم تصنيع المصدات الهوائية وفقًا لمعيار ISO 17357. يحدد المعيار المعايير الدولية المقابلة للمواد واختبار هذه المصدات.في معظم الحالات ، يجب أن تكون الرفارف الهوائية محاطة بإطارات وسلاسل لتوفير حماية إضافية.يمكن أيضًا تقوية الحاجز بأضلاع مطاطية (حاجز ضلع) بدون إطارات وشبكة سلسلة (درابزين حبال).

متوافق تمامًا مع معيار ISO17357 ، يزود الحاجز الهوائي من Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.

ميزة الحاجز الهوائي

1. انخفاض قوة رد الفعل مع الحمل الزائد

عندما يتلقى الحاجز الهوائي حمولة زائدة فجأة ، فإنه لا يزال بإمكانه الأداء بشكل جيد.لن تزيد قوة رد الفعل بشكل حاد مقارنة بالمصدات الصلبة على النحو التالي.

2. تكلفة اقتصادية منخفضة نسبيا

مع ميزة المرونة الانضغاطية للهواء ، يكون الضغط السطحي للمصدات الهوائية منتظمًا تمامًا ، وهو ما يعادل ضغط الهواء الداخلي ويجعله شائعًا مع محطات سفن LNG.

تصنيف الحاجز الهوائي

يتم إنتاج المصدات الهوائية بتصنيفين أوليين للضغط ، وهما هوائيان 50 (P50 ، ضغط داخلي أولي 50 كيلو باسكال) و 80 هوائيًا (P80 ، ضغط داخلي أولي 80 كيلو باسكال).

تصنف المصدات الهوائية بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

1. درابزين هوائي مع سلسلة وشبكة الإطارات

مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن أن يقلل الحاجز الهوائي من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات الشحن من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى المرسى (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.

2. درابزين هوائي نوع الرافعة

سيتم توصيل الحاجز الهوائي من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.

3. درابزين من النوع المائي الهوائي

عادة ما يتم استخدام الحاجز المائي الهوائي كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبه عموديًا في الماء لأنه مليء بالهواء والماء بداخله ومجهز بثقل موازن.

كل هذه الرفارف الهوائية المذكورة أعلاه متوفرة عادة باللون الأسود ، كما يتم تخصيص اللون حسب طلبك.تقدم Jerryborg مصدات هوائية بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.

4. أنواع أخرى

هيكل درابزين هوائي

يتكون الحاجز الهوائي من ثلاث طبقات مبركن ، توفر كل منها وظيفة مهمة في هيكل وعمر خدمة الحاجز.الطبقات الثلاث هي (1) الطبقة المطاطية الداخلية ، (2) طبقة الحبل المقوى (3) الطبقة الخارجية المطاطية.

تستخدم الطبقة المطاطية الخارجية مركبات خاصة توفر قوة شد إضافية وقوة تمزق لحماية الحاجز من الظروف الجوية القاسية والاستخدام المتكرر ، بينما تم تصميم الطبقة المطاطية الداخلية خصيصًا لإغلاق الهواء الداخلي ومنع أي تسرب ، تمامًا مثل الأنبوب الداخلي من الاطارات.الطبقة المقواة عبارة عن سلك إطار مركب به خطوط ظل متقاطعة ، وهي مصممة لتوزيع الضغط بالتساوي.

تطبيق الحاجز الهوائي

1. عمليات النقل من سفينة إلى أخرى

2. خدمات من سفينة إلى سفينة

3. منصة الدفاع البحرية

4. رسو السفن في الرصيف

5. شنق على بدن السفينة

مواصفات الحاجز الهوائي

50 مقاسات قياسية تعمل بالهواء المضغوط:

80 مقاسات قياسية تعمل بالهواء المضغوط:

لمزيد من المعلومات مجانا للاتصال بنا.
