تفاصيل المنتج:
|
| brand name: | Jerryborg | اسم المنتج: | درابزين هوائي ، درابزين للسفن ، مصدات قارب ، مصدات مطاطية عائمة |
|---|---|---|---|
| الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال | مواد: | المطاط الطبيعي |
| الاستخدام: | جهاز مضاد للتصادم للتطبيقات البحرية | مستلزمات: | شبكة سلسلة الإطارات ، شفة ، صمام أمان |
| اللون: | أسود ، رمادي ، أبيض دسم ، إلخ | ضمان: | 24 شهرا |
| تسليط الضوء: | 80Kpa درابزين لرسو السفن الهوائية,درابزين يوكوهاما للغاز الطبيعي المسال,درابزين قارب بحري 50kpa |
||

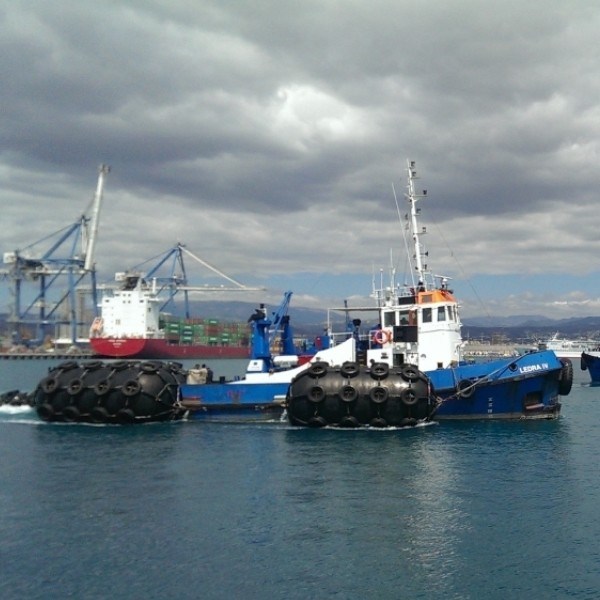

مصد لرسو السفن يوكوهاما مصدات مطاطية تعمل بالهواء المضغوط لرسو السفن
درابزين يوكوهاما الهوائي
تم استخدام مصدات يوكوهاما الهوائية ، والتي تسمى أيضًا مصدات يوكوهاما ، في عمليات الموانئ والمرافئ والبحرية لعقود من الزمن منذ أن تم تطويرها في عام 1958. مع تطور تكنولوجيا السفن ، يتم استخدام مصدات يوكوهاما الهوائية على نطاق واسع في النقل من سفينة إلى سفينة عمليات ورسو السفن وعمليات الرسو.تعتبر دائمًا بمثابة عازلة لتقليل الصدمات بينهما نظرًا لأدائها الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
متوافق تمامًا مع معيار ISO17357 ، يزود رفرف يوكوهاما الهوائي من Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
تصنيف الحاجز الهوائي من يوكوهاما
وفقًا لمصدات المطاط الهوائية الدولية ، تنقسم أنظمة الرفارف الهوائية في يوكوهاما إلى فئتين.من المظهر ، هناك نوعان من مصدات يوكوهاما الهوائية:
1-الضغط الأولي 50 كيلو باسكال ، درابزين هوائي P50
2-الضغط الأولي 80 كيلو باسكال ، درابزين هوائي P80
3.Type I ، نوع الشركة التونسية للملاحة ، مع سلاسل وشبكات الإطارات الحاجز الهوائي
4. النوع الثاني ، نوع الرافعة ، بدون سلاسل وشبكات الإطارات الحاجز الهوائي
هيكل درابزين هوائي من يوكوهاما
① الطبقة الخارجية من المطاط
مصدات يوكوهاما الهوائية مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
تطبيق الحاجز الهوائي يوكوهاما
1. عمليات النقل من سفينة إلى أخرى
2. خدمات من سفينة إلى سفينة
3. منصة الدفاع البحرية
4. رسو السفن في الرصيف
5. شنق على بدن السفينة
مواصفات مصدات يوكوهاما الهوائية
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
