تفاصيل المنتج:
|
| مكان المنشأ: | تشينغداو ، الصين | تطبيق: | جهاز مضاد للتصادم للتطبيقات البحرية |
|---|---|---|---|
| اسم المنتج: | درابزين هوائي ، درابزين للسفن ، مصدات قارب ، مصدات مطاطية عائمة | اللون: | أسود |
| الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال | ضمان: | سنتان |
| بحجم: | حجم مخصص | مواد: | المطاط الطبيعي |
| تسليط الضوء: | الوفير الهوائي,الوفير الإرساء,الوفير الهوائي CCS GL |
||

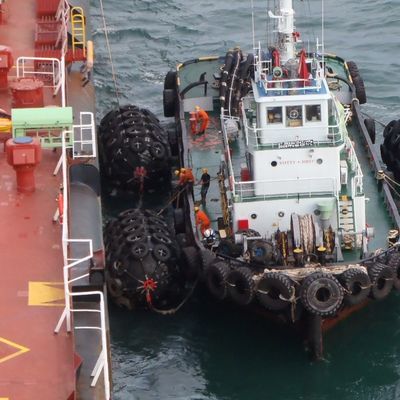

CCS GL 0.05Mpa ممتص الصدمات الهوائي لقارب الصيد عائم رباط الوفير
الوفير الهوائي
الوفير الهوائي، المعروف أيضًا باسم مصدات يوكوهاما ، تم استخدامه في عمليات الموانئ والمرافئ والبحرية لعقود منذ أن تم تطويره في عام 1958. مع تطور تكنولوجيا السفن ، يتم استخدام هذا المنتج على نطاق واسع في عمليات النقل من سفينة إلى سفينة ورسو السفن و عمليات الرسو.دائمًا ما يُنظر إليه على أنه عازلة.
متوافق تمامًا مع معيار ISO17357 ، يزود مصد Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
ميزة الهوائية الوفير
1. شكل مطابق في ضغط مائل
رباط الوفيرمصنوعة من طبقات من الحبل المقوى ذات مرونة ومرونة عالية ، مما يمكنها من جعلها متوافقة مع ضغط مائل أثناء عمليات النقل من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإن الوفير أسهل في توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
2. لا تغيير أو تشوه في الأداء
رباط الوفيرمملوءة بهواء من المرونة الانضغاطية في الداخل ، والتشوه الناجم عن التعب غائب.في التجربة أدناه تعمل بالهواء المضغوطالحاجز ، لن يحدث تغيير الأداء إذا تم الحفاظ على الضغط بشكل صحيح.
تصنيف الوفير الهوائي
وفقًا لمصدات المطاط الهوائية الدولية ، الوفير رسوأنظمة مقسمة إلى فئتين.من المظهر هناك نوعان من الرفارف:
1-الضغط الأولي 50 كيلو باسكال ، درابزين هوائي P50
2-الضغط الأولي 80 كيلو باسكال ، درابزين هوائي P80
3.Type I ، نوع CTN ، مع سلاسل وشبكات إطارات
4-النوع الثاني ، نوع الرافعة ، بدون سلاسل وشبكات الإطارات
هيكل الوفير الهوائي
① الطبقة الخارجية من المطاط
مركب المطاط الخارجي هذا قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة الحبل الصناعي للإطارات ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
تطبيق الوفير الهوائي
1- الناقلات وناقلات الغاز وناقلات السوائب ؛
2-العبارات السريعة والألومنيوم بدن السفن ؛
3-الاستجابة السريعة وحاجز الطوارئ ؛
4-كمصد ضد الاصطدام يستخدم لإعادة تنظيم السفن مع المرافق الساحلية.
مواصفات الوفير الهوائي
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
