تفاصيل المنتج:
|
| اللون: | أسود | مواد: | المطاط الطبيعي |
|---|---|---|---|
| اسم المنتج: | درابزين هوائي ، درابزين للسفن ، مصدات قارب ، مصدات مطاطية عائمة | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
| الاستخدام: | جهاز مضاد للتصادم للتطبيقات البحرية | جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات |
| ضمان: | 24 شهرا | اساسي: | ISO17357: 2014 |
| تسليط الضوء: | درابزين هوائي من نوع يوكوهاما,درابزين قابل للنفخ للسفن,80kpa نوع درابزين يوكوهاما |
||
مصدات مطاطية تعمل بالهواء المضغوط متينة لرسو السفن والرسو المصنوعة في الصين
درابزين مطاطي هوائي متين

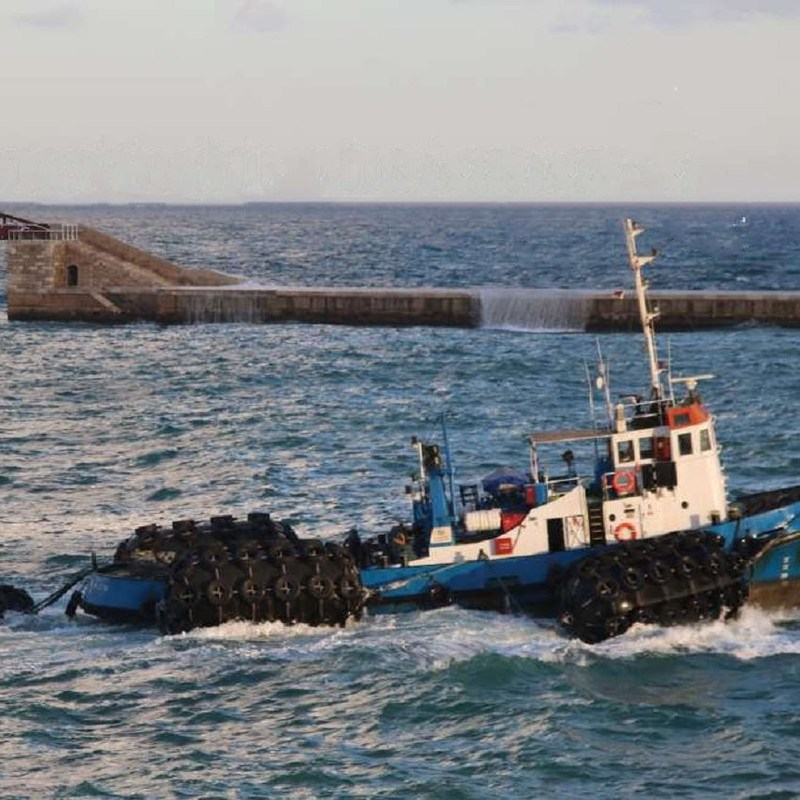

تم تطوير الحاجز المطاطي الهوائي المتين في اليابان في عام 1958. يجب تصنيع مصدات المطاط الهوائية المتينة وفقًا لمعيار ISO 17357. يحدد المعيار المعايير الدولية المقابلة للمواد واختبار هذه المصدات.في معظم الحالات ، يجب أن يُحاط الحاجز المطاطي الهوائي المتين بإطارات وسلاسل لتوفير حماية إضافية.يمكن أيضًا تقوية الحاجز بأضلاع مطاطية (حاجز ضلع) بدون إطارات وشبكة سلسلة (درابزين حبال).
متوافق تمامًا مع معيار ISO17357 ، يزود الحاجز المطاطي الهوائي المتين من Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وظروف التطبيق المختلفة.
هيكل درابزين مطاطي هوائي متين
① الطبقة الخارجية من المطاط
تستخدم الطبقة المطاطية الخارجية مركبات خاصة توفر قوة شد إضافية وقوة تمزق لحماية الحاجز من الظروف الجوية القاسية والاستخدام المتكرر.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
دائم المطاط الهوائية ميزة الحاجز
1. شكل مطابق في ضغط مائل
يتكون الحاجز المطاطي الهوائي المتين من طبقات سلك مقوى ذات مرونة ومرونة عالية ، مما يتيح له جعله متطابقًا عند ضغط مائل أثناء عمليات النقل من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإن الحاجز المطاطي الهوائي المتين أسهل في توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
2. تكلفة اقتصادية منخفضة نسبيا
مع ميزة المرونة الانضغاطية للهواء ، فإن الضغط السطحي لمصدات المطاط الهوائية المتينة يكون موحدًا تمامًا ، وهو ما يعادل ضغط الهواء الداخلي ويجعله شائعًا مع محطات سفن LNG.
3. لا تغيير أو تشوه في الأداء
تمتلئ الحاجز المطاطي الهوائي المتين بهواء المرونة الانضغاطية في الداخل ، والتشوه الناجم عن التعب غائب.في التجربة أدناه للمصد المطاطي الهوائي المتين ، لن يحدث اختلاف في الأداء إذا تم الحفاظ على الضغط بشكل صحيح.
يظل الحاجز المطاطي الهوائي المتين كما هو دون أي تغيير أو تشوه حتى في درجات حرارة أقل من -50 درجة مئوية (-58 درجة فهرنهايت).
مواصفات الحاجز المطاطي الهوائي المتين
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
