تفاصيل المنتج:
|
| جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات | تطبيق: | حماية السفينة من الاحتكاك |
|---|---|---|---|
| الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال | مواد: | المطاط الطبيعي |
| بحجم: | حجم مخصص | اسم المنتج: | درابزين هوائي ، درابزين للسفن ، مصدات قارب ، مصدات مطاطية عائمة |
| شهادة: | ISO17357-2014 | اللون: | حسب الطلب |
| تسليط الضوء: | 50Kpa درابزين يوكوهاما,حاجز بحري,درابزين يوكوهاما EU 50Kpa |
||
درابزين يوكوهاما الاتحاد الأوروبي 50Kpa لناقلات الغاز عازلة بحرية عالية الأداء
50Kpa يوكوهاما درابزين
50Kpa درابزين يوكوهاماتم تطويره في اليابان في عام 1958. يجب أن يتم تصنيع المصدات وفقًا لمعيار ISO 17357. يحدد المعيار المعايير الدولية المقابلة للمواد واختبار هذه الرفارف.في معظم الحالات ، يجب أن يكون المنتج محاطًا بإطارات وسلاسل لتوفير حماية إضافية.
50Kpa مصدات يوكوهاماتنقسم إلى ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع المائي الهوائي ، والسلسلة ، ونوع شبكة الإطارات.يلعب كل نوع دورًا مهمًا في حماية سلامة العمليات البحرية.
متوافق تمامًا مع معيار ISO17357 ، يزود رفرف Jerryborg بمجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
50Kpa تصنيف درابزين يوكوهاما
يتم إنتاج هذه الرفارف بمعدلين ضغط أوليين ، وهما هوائيان 50 (P50 ، ضغط داخلي أولي 50 كيلو باسكال) و 80 هوائيًا (P80 ، ضغط داخلي أولي 80 كيلو باسكال).

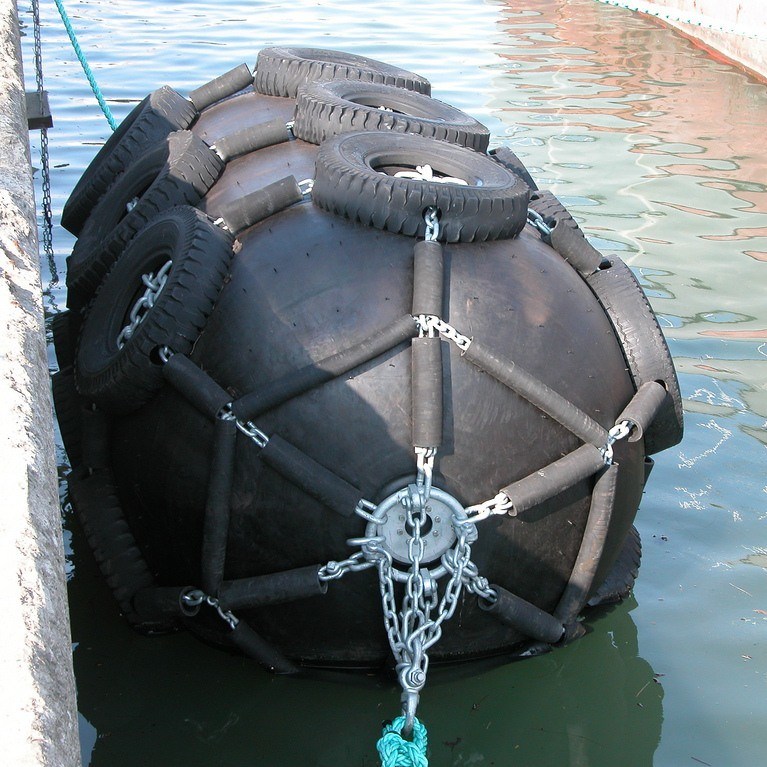

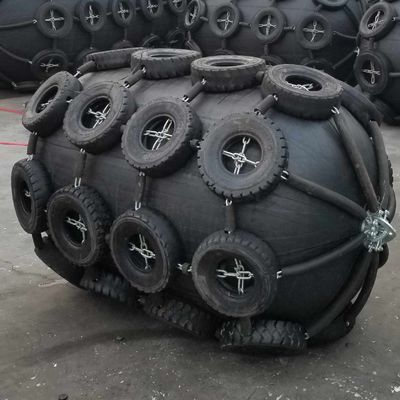

1. درابزين يوكوهاما مع سلسلة وشبكة إطارات
2. نوع حبال يوكوهاما درابزين
3. النوع المائي الهوائي يوكوهاما درابزين
50Kpa هيكل درابزين يوكوهاما
① الطبقة الخارجية من المطاط
يتم تغطية المصدات بطبقة خارجية مصنوعة من المطاط الطبيعي.تستخدم الطبقة المطاطية الخارجية مركبات خاصة توفر قوة شد إضافية وقوة تمزق لحماية الحاجز من الظروف الجوية القاسية والاستخدام المتكرر
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل الاصطناعي للإطار عبارة عن سلك إطار مركب به خطوط ظل متقاطعة ، وهو مصمم لتوزيع الضغط بالتساوي.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة المطاطية الداخلية خصيصًا لإغلاق الهواء الداخلي ومنع أي تسرب ، تمامًا مثل الأنبوب الداخلي للإطار.
1. النقل البحري STS.
2. الازدواجية المصرفية والسفن الراسية في الأرصفة.
3. ناقلات النفط والغاز.
4. التثبيت المؤقت والدائم.
5. الاستجابة السريعة والطوارئ.
6. سفن البضائع السائلة والدفاع البحري.
مواصفات 50Kpa درابزين يوكوهاما
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (KN) | ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
اتصل شخص: Brunhilde Lung
الهاتف :: +86-19963866866
