تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| تطبيق: | جهاز مضاد للتصادم للتطبيقات البحرية | اسم المنتج: | درابزين يوكوهاما هوائي ، درابزين هوائي 80kpa |
| مستلزمات: | شبكة سلسلة الإطارات ، شفة ، صمام أمان | اللون: | أسود ، رمادي ، أبيض دسم ، إلخ |
| ضمان: | 24 شهرا | brand name: | Jerryborg |
| قطر الدائرة: | 500-4500 مم | الطول: | من 1000 مم إلى 12000 مم |
| تسليط الضوء: | درابزين مطاطي بحري قابل للنفخ,درابزين مطاطي قابل للنفخ,درابزين هوائي لرسو السفن 50Kpa |
||
مصدات مطاطية هوائية بحرية مصدات قارب مطاطية قابلة للنفخ
نفخ المطاط الوفير
تم تطوير ممتص الصدمات المطاطي القابل للنفخ في اليابان في عام 1958. يجب تصنيع مصدات المطاط القابلة للنفخ وفقًا لمعيار ISO 17357. يحدد المعيار المعايير الدولية المقابلة للمواد واختبار هذه المصدات.في معظم الحالات ، يجب أن تكون مصدات المطاط القابلة للنفخ محاطة بإطارات وسلاسل لتوفير حماية إضافية.يمكن أيضًا تقوية الحاجز بأضلاع مطاطية (حاجز ضلع) بدون إطارات وشبكة سلسلة (درابزين حبال).
ميزة نفخ المطاط الوفير
1. شكل مطابق في ضغط مائل
يتكون الوفير المطاطي القابل للنفخ من طبقات من الحبل المقوى ذات مرونة ومرونة عالية ، والتي تمكنه من جعل نفسه متطابقًا في شكل ضغط مائل أثناء عمليات النقل من سفينة إلى سفينة.بالمقارنة مع الحاجز الصلب وحاجز الرغوة ، فإن الوفير المطاطي القابل للنفخ أسهل في توزيع الحمولة على طول جسم السفينة أو هيكل الرسو.
2. ميزة في ظل ظروف الطقس القاسية
في ظل الظروف العادية ، ستؤدي حركة السفينة الناتجة عن الأمواج الطويلة والطويلة أو الرياح القوية إلى إحداث ضغط وقص متكرر على الحاجز وتجعل من السهل الشعور بالإرهاق والتلف.ومع ذلك ، فإن ممتص الصدمات المطاطي القابل للنفخ قوي بما يكفي لمقاومة الظروف الجوية القاسية ، تزداد قوة التفاعل ببطء مقارنةً بالصدمات الصلبة ولن تصل بسهولة إلى الحد الأقصى.
نفخ هيكل المطاط الوفير
① الطبقة الخارجية من المطاط
تستخدم الطبقة المطاطية الخارجية مركبات خاصة توفر قوة شد إضافية وقوة تمزق لحماية الحاجز من الظروف الجوية القاسية والاستخدام المتكرر
طبقة من أسلاك الإطارات الاصطناعية
الطبقة المقواة عبارة عن سلك إطار مركب به خطوط ظل متقاطعة ، وهي مصممة لتوزيع الضغط بالتساوي.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة المطاطية الداخلية خصيصًا لإغلاق الهواء الداخلي ومنع أي تسرب ، تمامًا مثل الأنبوب الداخلي للإطار.
تصنيف نفخ المطاط الوفير
يتم إنتاج مصدات مطاطية قابلة للنفخ بمعدلين ضغط أوليين ، وهما هوائيان 50 (P50 ، ضغط داخلي أولي 50 كيلو باسكال) و 80 هوائيًا (P80 ، ضغط داخلي أولي 80 كيلو باسكال).
تصنف مصدات المطاط القابلة للنفخ بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

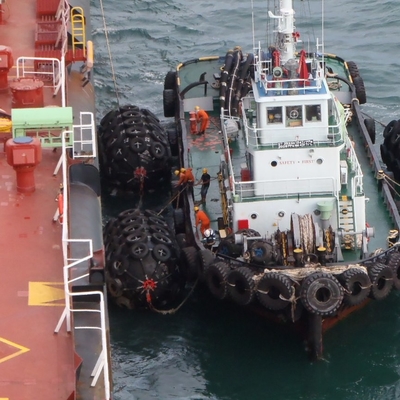

1. الوفير المطاط نفخ مع سلسلة وشبكة الاطارات

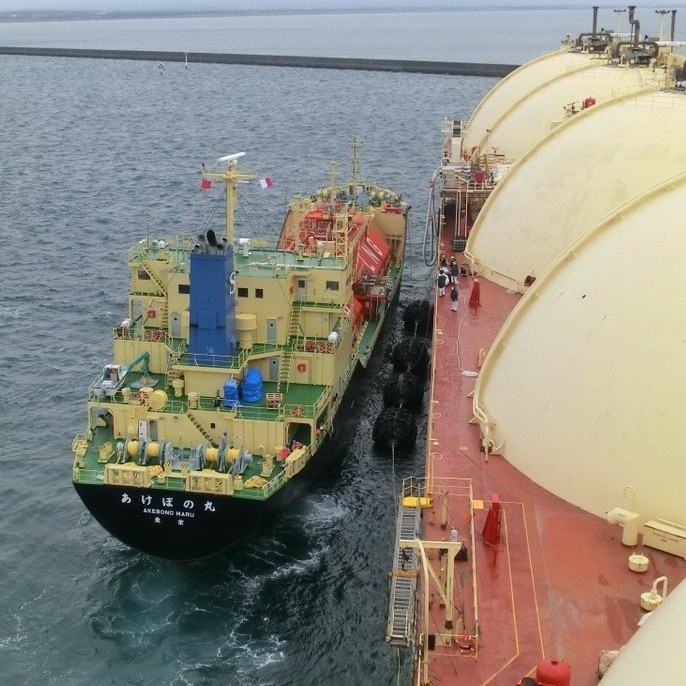

مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن لمصد المطاط القابل للنفخ أن يقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات الشحن من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى المرسى (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. الوفير المطاط قابل للنفخ نوع الرافعة
سيتم توصيل ممتص الصدمات المطاطي القابل للنفخ من نوع الرافعة بسلسلة الرجل أو حبل الشد بجهاز رفع على كلا الطرفين.
3. الوفير المطاط قابل للنفخ نوع مائي هوائي
عادة ما يتم استخدام ممتص الصدمات المطاطي القابل للنفخ المائي الهوائي كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبه عموديًا في الماء لأنه مليء بالهواء والماء بداخله ومجهز بثقل موازن.
كل هذه المصدات المطاطية القابلة للنفخ المذكورة أعلاه متوفرة عادة باللون الأسود ، كما يتم تخصيص اللون حسب طلبك.تقدم Jerryborg مصدات مطاطية قابلة للنفخ بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
4. أنواع أخرى
مواصفات ممتص الصدمات المطاطي القابل للنفخ
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (KN) | ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
