تفاصيل المنتج:
|
| مواد: | NR | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| الاستخدام: | حماية السفن والأرصفة | اسم المنتج: | مصدات هوائية ، مصدات السفينة ، مصدات القارب ، |
| مستلزمات: | شبكة سلسلة الإطارات ، شفة ، جسم الحاجز | اللون: | حسب الطلب |
| قطر الدائرة: | 0.5 م ~ 4.5 م | الطول: | 1.0 م ~ 12.0 م |
| تسليط الضوء: | درابزين هوائي يوكوهاما هوائي,درابزين هوائي يوكوهاما 80kpa,درابزين مطاطي 80Kpa |
||
مصدات تعمل بالهواء المضغوط نوع يوكوهاما بامتصاص عالي للطاقة
وصف المصدات الهوائية
أصبحت المصدات الهوائية السفينة المثالية لشحن مصدات الحماية ضد الاصطدام بين STS و STQ و STB منذ أن تم تطويرها في عام 1958. مع تطور تكنولوجيا السفن ، يتم استخدام هذه المصدات الهوائية على نطاق واسع في عمليات النقل من سفينة إلى سفينة ورسو السفن وعمليات الرسو.
تصنف المصدات الهوائية إلى ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع المائي الهوائي ، ونوع السلسلة وشبكة الإطارات.يلعب كل نوع دورًا مهمًا في حماية سلامة العمليات البحرية.
متوافقة تمامًا مع معيار ISO17357 ، توفر مصدات Jerryborg الهوائية مجموعة متنوعة من الأنواع والأحجام لتلبية طلبات العملاء وشروط التطبيق المختلفة.
ميزات المصدات الهوائية
1. آمنة وموثوق بها
تصنع المصدات الهوائية من عدة طبقات قوية من الأسلاك لتمكينها من مقاومة الضغط ومقاومة الثقب.الرفارف الهوائية التي يزيد قطرها عن 2.5 متر مزودة بصمام أمان لتحرير الهواء بالداخل في حالة الضغط الزائد عليها.يوضح الرسم البياني أدناه الاختلافات في البيانات بنسب ضغط مختلفة.
2. ميزة في ظل ظروف الطقس القاسية
في ظل الظروف العادية ، ستؤدي حركة السفينة الناتجة عن الأمواج الطويلة والطويلة أو الرياح القوية إلى إحداث ضغط وقص متكرر على الحاجز وتجعل من السهل الشعور بالإرهاق والتلف.على الرغم من أن المصدات الهوائية قوية بما يكفي لمقاومة الظروف الجوية القاسية ، فإن قوة التفاعل تزداد ببطء مقارنة بالرفارف الصلبة ولن تصل بسهولة إلى الحد الأقصى.
تصنيف المصدات الهوائية
يتم إنتاج المصدات الهوائية بتصنيفين أوليين للضغط ، وهما هوائيان 50 (P50 ، ضغط داخلي أولي 50 كيلو باسكال) و 80 هوائيًا (P80 ، ضغط داخلي أولي 80 كيلو باسكال).
تصنف المصدات الهوائية بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

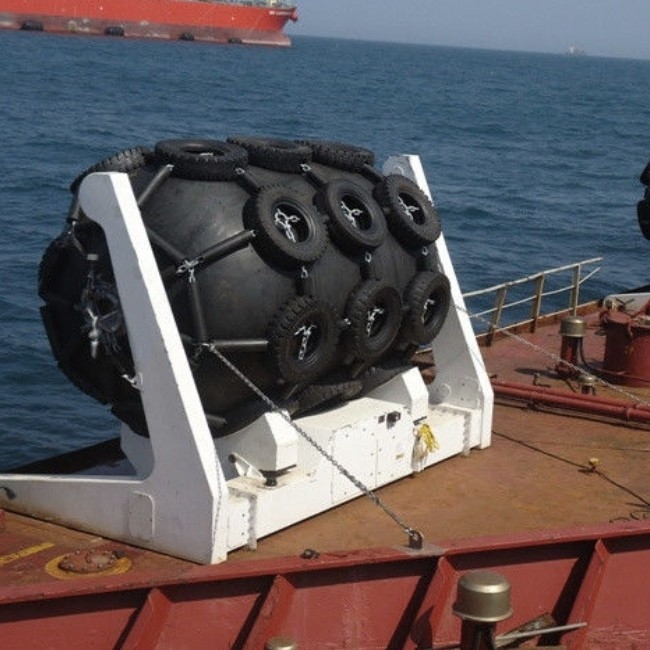

1. درابزين السفينة الهوائية مع سلسلة وشبكة الاطارات

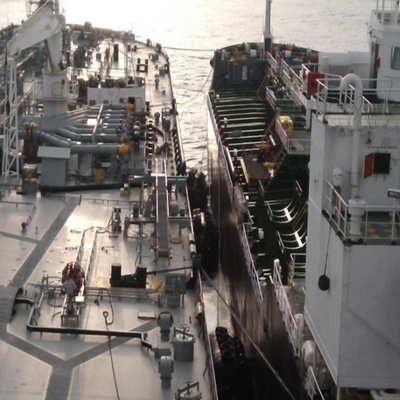

مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن للمصدات الهوائية أن تقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات الشحن من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى المرسى (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. درابزين السفينة الهوائية نوع الرافعة
سيتم توصيل المصدات الهوائية من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.
3. درابزين سفينة من النوع المائي الهوائي
عادة ما يتم استخدام الحاجز المائي الهوائي كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبه عموديًا في الماء لأنه مليء بالهواء والماء بداخله ومجهز بثقل موازن.
كل هذه الرفارف الهوائية المذكورة أعلاه متوفرة عادة باللون الأسود ، كما يتم تخصيص اللون حسب طلبك.تقدم Jerryborg مصدات هوائية بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
هيكل المصدات الهوائية
① الطبقة الخارجية من المطاط
يتم تغطية المصدات الهوائية بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
مواصفات الحاجز الهوائي
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
