تفاصيل المنتج:
|
| الكلمات الدالة: | درابزين يوكوهاما الهوائي | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| خاصية: | ارتفاع ضيق الهواء | ضمان: | 24 شهرا |
| قطر الدائرة: | 0.5 م ~ 4.5 م | الطول: | 1.0 م ~ 12.0 م |
| مقياس عادى: | 3.3 * 6.5 م | مكان المنشأ: | تشينغداو ، الصين |
| تسليط الضوء: | درابزين مطاطي عائم 80KPa,درابزين عائم 50KPa,درابزين مطاطي هوائي يوكوهاما |
||
ارتفاع ضيق الهواء قابل للنفخ STS يوكوهاما درابزين لرسو السفن الهوائية
ما هىالوفير المطاط الهوائية؟
درابزين مطاطي هوائيتم إنتاجه لأول مرة في عام 1958 من قبل شركة يوكوهاما اليابانية ، لذلك يطلق عليه أيضًا مصدات يوكوهاما الهوائية.
هو - هي هو منتج مطور من مصدات القوارب المستخدمة على نطاق واسع في جميع أنحاء العالم ، وهي مليئة بالهواء عالي الضغط لتحمل تأثيرات الرسو.بالمقارنة مع المصدات المطاطية المرنة العادية (مثل إطارات النفايات ، والمصدات المطاطية الصلبة ، وما إلى ذلك) ، فهي تتمتع بامتصاص عالي مضمون للطاقة ، وتأثير منخفض على السطح ، وتجمع بين مقاومة التآكل العالية مع الاحتكاك المنخفض والتركيب السريع.منذ تطبيقه ، تم استخدام الحاجز المطاطي الهوائي كمخزن مؤقت بسبب أدائه العالي ، وقد تم استخدامه على نطاق واسع في التشغيل من سفينة إلى سفينة والتشغيل من سفينة إلى رصيف.
ماذا"ق هيكلالوفير المطاط الهوائية؟
مصدات مطاطية عائمةمصنوع من المطاط الداخلي وطبقة من الحبل الصناعي للإطارات للتعزيز والمطاط الخارجي وفتحة الحافة وأجزاء معدنية أخرى.
المطاط الداخلي مصنوع من المطاط الطبيعي بمحتوى مطاطي أعلى من 53٪ ، مما يضمن احتباس الهواء للحاجز الهوائي ، ويمكن استخدامه لفترة طويلة دون تخفيف الضغط بشكل واضح.وهي متوفرة بسماكة من 2 إلى 4 مم ، والتي يتم تحديدها وفقًا لمتطلبات المصدات المطاطية الهوائية بمواصفات مختلفة.
طبقة الحبل الاصطناعي للإطار للتقوية صمغية ، وتتميز بانحناءات سميكة وكثافة تنافسية وقوة عالية.يتم لصقها بالمطاط الداخلي والخارجي بعد اللثة ، ثم يتم ربط الطبقات الثلاث معًا بعد الفلكنة عند درجة حرارة عالية.لذلك ، طبقة الحبل لديها قوة عالية ، مقاومة للتآكل والصدمات ، ثبات حراري كبير ، التصاق جيد مع المطاط ، مقاومة الشيخوخة والمعالجة السهلة.
يستخدم المطاط الخارجي بشكل أساسي لحماية الطبقة المقواة والمطاط الداخلي وضمان احتباس الهواء فيمصدات مطاطية عائمة.
ما هي أنواعالوفير المطاط الهوائية؟

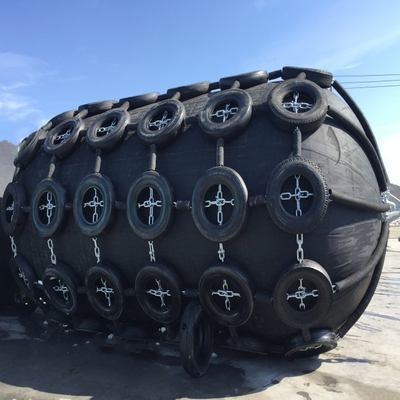

اكتب (أ): درابزين بسلسلة متينة وشبكة إطارات
النوع ب: رفرف من نوع الرافعة
النوع ج: قابل للتعديل شبه غاطسةدرابزين
النوع د: حاجز شبكي مخصص بلون خاص
يمكن أيضًا طلب ألوان خاصة ، مثل الأسود والأبيض والأحمر والرمادي (البحري).
يمكن تخصيص المصدات من النوع الشبكي بإطارات الطائرات وأجزاء الشبكة وأحزمة النقل وخراطيم الرصيف.
ما هي مزاياالوفير المطاط الهوائية؟
1. سلامة وموثوقية كبيرة
2. لا تدهور أو تغيير في الأداء
3. العديد من المزايا في الرسو المائل
4. نظام فعال من حيث التكلفة
5. قوة رد فعل أكثر ليونة لهيكل السفن والمراكب الصغيرة
6. أقوى ضد قوة القص
7. التكيف مع المد
8. تركيب بسيط وتنافسي التكلفة ، تكلفة صيانة منخفضة
ما هي الاستخدامات الرئيسية لـالوفير المطاط الهوائية؟
1. يتم نقل ناقلات النفط والغاز الطبيعي المسال والسفن الأخرى عن طريق السفن في البحر
2. عملية رصيف السفن ورسو السفن
3. مقاومة التصادم للدفاع الساحلي المؤقت أو الدائم
4. عازلة تصادم للمنصات البحرية والمباني
الوفير المطاط الهوائيةتصنيف
وفقًا للمصدات الهوائية الدولية ، يتم تقسيم أنظمة العازلة العائمة إلى فئتين.من المظهر ، هناك نوعان منمصدات مطاطية عائمة:
1. الضغط الأولي 50 كيلو باسكال ، P50درابزين
2-الضغط الأولي 80 كيلو باسكال ، P80درابزين
3.Type I ، نوع CTN ، مع سلاسل وشبكات إطارات
4-النوع الثاني ، نوع الرافعة ، بدون سلاسل وشبكات الإطارات
مواصفات الالوفير المطاط الهوائية
| تعمل بالهواء المضغوط 50 مقاسات قياسية | |||
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| 80 مقاسات قياسية تعمل بالهواء المضغوط | |||
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
ملحوظة :
1. تتوافق الأشكال الواردة في الجدول مع متطلبات المواصفة ISO17357-1: 2014.
2. قد يختلف وزن جسم وشبكة الحاجز بنسبة ± 10٪.
3. أحجام خاصة متوفرة عند الطلب.
كيف تختارالوفير المطاط الهوائية؟
اختيارمصدات مطاطية تعويمللسفن الصغيرة والمتوسطة الحجم:
|
الحمولة (T) |
الأبعاد الموصى بها: القطر × الطول (م) |
أنواع السفن |
| 50 | 0.5 × 1.0 | قارب صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قارب صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قارب صيد ، زورق سحب |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، زورق سحب |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | زورق سحب ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، قارب صيد بحري |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة الشحن |
اختيارمصدات مطاطية تعويمبالنسبة للسفن ذات الحمولة الكبيرة:
|
حمولتها الساكنة (DWT) |
سرعة الهبوط المفترضة (M / S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
كيفية تثبيتالوفير المطاط الهوائية؟
| حجم الحاجز | مصدات شبكة الإطارات المتسلسلة (CTN) | دبليو | |||||
| أ | ب | ج | د | ه | |||
| قطر الدائرة | الطول | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| حجم الحاجز | مصدات حبال | ||||||
| أ | ب | ج | د | ه | دبليو | ||
| قطر الدائرة | الطول | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |

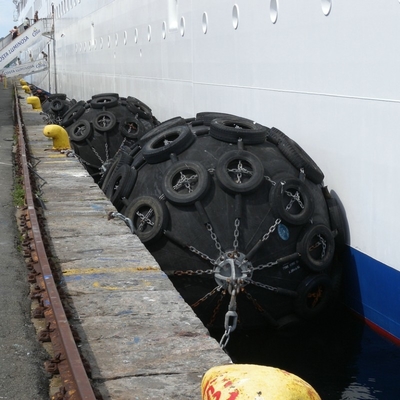

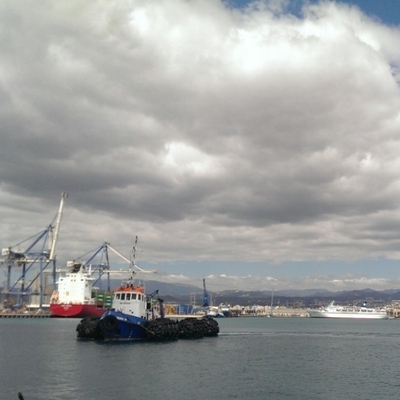

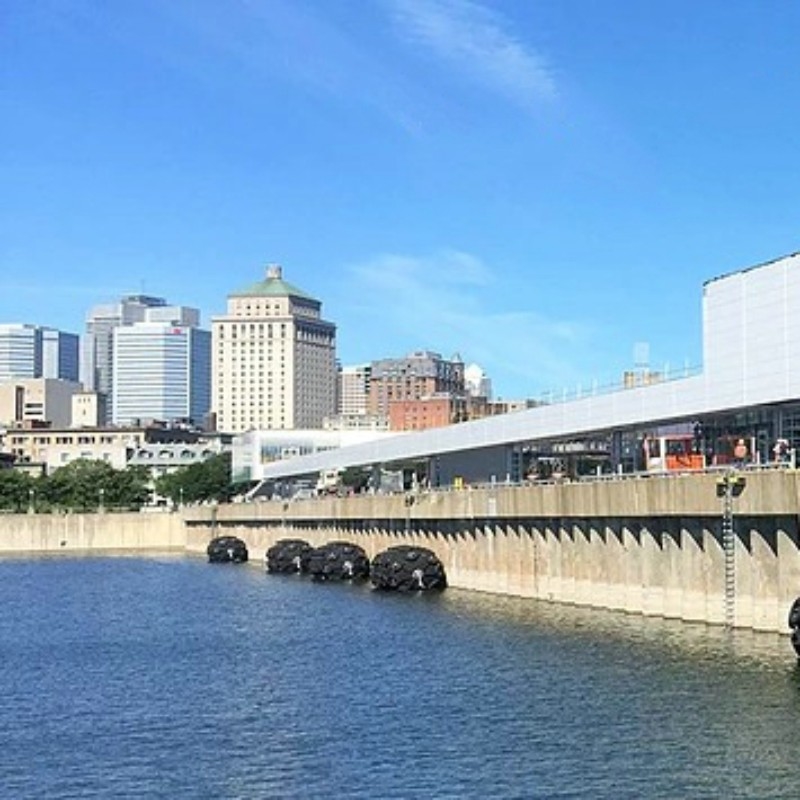

حالة التطبيق
