تفاصيل المنتج:
|
| اسم: | مصدات مطاطية تعمل بالهواء المضغوط من يوكوهاما | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| إستعمال: | حماية القارب | قطر الدائرة: | 0.5 م ~ 4.5 م |
| طول: | 1.0 م ~ 12.0 م | مقياس عادى: | 3.3 * 6.5 م |
| تسليط الضوء: | درابزين هوائي STS,مصدات مطاطية عائمة,مصدات مطاطية قابلة للنفخ |
||
درابزين مطاطي هوائي عائم CCS لحماية القارب

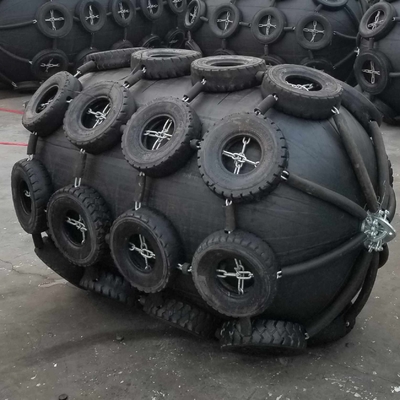

ما هىدرابزين مطاطي هوائي من يوكوهاما؟
درابزين مطاطي هوائي من يوكوهاماتم إنتاجه لأول مرة في عام 1958 من قبل شركة يوكوهاما اليابانية ، لذلك يطلق عليه أيضًا مصدات يوكوهاما الهوائية.

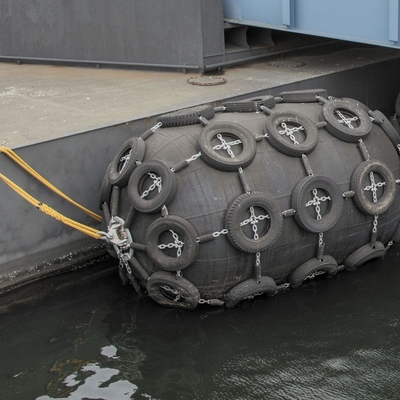

درابزين مطاطي هوائي من يوكوهاماهو منتج مطور من مصدات القوارب المستخدمة على نطاق واسع في جميع أنحاء العالم ، وهي مليئة بالهواء عالي الضغط لتحمل تأثيرات الرسو.بالمقارنة مع المصدات المطاطية المرنة العادية (مثل إطارات النفايات ، مصدات المطاط الصلبة ، وما إلى ذلك) ، فهي تتمتع بامتصاص عالي مضمون للطاقة ، وتأثير منخفض على السطح ، وتجمع بين مقاومة التآكل العالية مع الاحتكاك المنخفض والتركيب السريع.منذ تطبيقه ، تم استخدام الحاجز المطاطي الهوائي كمخزن مؤقت بسبب أدائه العالي ، وقد تم استخدامه على نطاق واسع في التشغيل من سفينة إلى سفينة والتشغيل من سفينة إلى رصيف.
ماذا او ما"ق هيكلالحاجز البحري؟
الحاجز البحري CCSمصنوع من المطاط الداخلي وطبقة الحبل الصناعي للإطارات للتقوية والمطاط الخارجي وفتحة الحافة وأجزاء معدنية أخرى.
المطاط الداخلي مصنوع من المطاط الطبيعي بمحتوى مطاطي أعلى من 53٪ ، مما يضمن احتباس الهواء للحاجز الهوائي ، ويمكن استخدامه لفترة طويلة دون تخفيف واضح للضغط.وهي متوفرة بسماكة من 2 إلى 4 مم ، والتي يتم تحديدها وفقًا لمتطلبات المصدات المطاطية الهوائية بمواصفات مختلفة.
طبقة الحبل الاصطناعي للإطار للتقوية صمغية ، وتتميز بانعوجاج سميك وكثافة تنافسية وقوة عالية.يتم لصقها بالمطاط الداخلي والخارجي بعد الصمغ ، ثم يتم ربط الطبقات الثلاث معًا بعد الفلكنة عند درجة حرارة عالية.لذلك ، طبقة الحبل لديها قوة عالية ، مقاومة للتآكل والصدمات ، ثبات حراري كبير ، التصاق جيد مع المطاط ، مقاومة الشيخوخة والمعالجة السهلة.
ما هي أنواعالحاجز البحري؟
ما هي مزاياالحاجز البحري؟
1. سلامة وموثوقية كبيرة
2. لا تدهور أو تغيير في الأداء
3. العديد من المزايا في الرسو المائل
4. نظام فعال من حيث التكلفة
5. قوة رد فعل أكثر ليونة لهيكل السفن والمراكب الصغيرة
6. أقوى ضد قوة القص
7. التكيف مع المد
8. تركيب بسيط وتنافسي التكلفة ، تكلفة صيانة منخفضة
مواصفاتالحاجز البحري
| تعمل بالهواء المضغوط 50 مقاسات قياسية | |||
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| 80 مقاسات قياسية تعمل بالهواء المضغوط | |||
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
ملحوظة :
1. تتوافق الأرقام الواردة في الجدول مع متطلبات المواصفة ISO17357-1: 2014.
2. قد يختلف وزن جسم الحاجز والشبكة بنسبة ± 10٪.
3. أحجام خاصة متوفرة عند الطلب.
كيف تختارالحاجز البحري؟
اختيارمصدات بحريةللسفن الصغيرة والمتوسطة الحجم:
|
الحمولة (T) |
الأبعاد الموصى بها: القطر × الطول (م) |
أنواع السفن |
| 50 | 0.5 × 1.0 | قارب صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قارب صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قارب صيد ، زورق سحب |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، زورق سحب |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | زورق سحب ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، قارب صيد بحري |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة الشحن |
اختيارمصدات بحريةبالنسبة للسفن ذات الحمولة الكبيرة:
|
حمولتها الساكنة (DWT) |
سرعة الهبوط المفترضة (M / S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
تقليل تكلفة الشحن
من أجل تقليل تكلفة الشحن لمصدات يوكوهاما الهوائية المطاطية ، عادة ما يتم تغليف الرفارف وشحنها في حاويات أو على منصات نقالة في حالة تفريغ الهواء أو طيها.
