تفاصيل المنتج:
|
| اسم المنتج: | درابزين مطاطي عائم من يوكوهاما | مواد: | المطاط الطبيعي |
|---|---|---|---|
| اللون: | أسود | قطر الدائرة: | 0.5 م ~ 4.5 م |
| طول: | 1 م ~ 12 م | الضغط الأولي: | 50 كيلو باسكال 、 80 كيلو باسكال |
| إستعمال: | STS ， STD إلخ. | ||
| تسليط الضوء: | درابزين يوكوهاما,درابزين من نوع يوكوهاما,درابزين يوكوهاما لرسو السفن الهوائية |
||

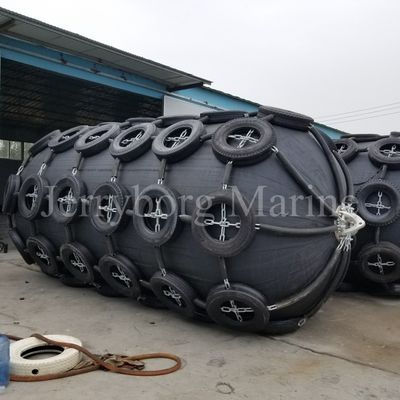

يوكوهمصدات تعمل بالهواء المضغوط ama
تعتبر المصدات الهوائية مثالية لتطبيقات الموانئ الدائمة وشبه الدائمة ولعمليات النقل البحرية من سفينة إلى أخرى.يتم تصنيعها وفقًا لـ ISO17357-1: 2014.تتوفر المصدات بأقطار تتراوح من 300 مم إلى 4500 مم وبأطوال تتراوح من 500 مم إلى 12000 مم ، بالإضافة إلى أحجام خاصة.
مزايا مصدات الهواء المضغوط JRB:
تصميم متعدد الاستخدامات ومثبت جيدًا.تتوفر مصدات JRB الهوائية كنوع حبال أو بشبكات سلسلة وإطارات لتناسب مجموعة متنوعة من التطبيقات الداخلية والبحرية.
نوع الحاجز
أبعاد الحاجز الهوائي وقيم الأداء
| IP50 | أداء | الجسم فقط | صافي سلسلة وزن الحاجز (باستثناء الجسم) | نوع الرافعة | ضغوط | سماكة الجسم | قطر سلسلة الإرساء | |||
| الطاقة (GEA) | رد فعل (في GEA) |
الضغط (عند GEA) | صمام الإغاثة | اختبار مقاومة | ||||||
| ضياء.الطول (مم) | كيلو جول | كيلو نيوتن | كيلو باسكال | كلغ | كلغ | كلغ | كيلو باسكال | كيلو باسكال | مم | مم |
| Φ300 × 600 لتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ 500 × 1000 لتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 × 1000 لتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 × 1500 لتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500 لتر | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ 1000 × 1500 لتر | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ 1000 × 2000 لتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ 1200 × 2000 لتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ 1200 × 3000 لتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 × 2500 لتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 × 2500 لتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 × 3000 لتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 × 4000 لتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 × 3000 لتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 × 7200 لتر | 516 | 1621 | 133 | 760 | غير متاح | 810 | - | 200 | 16 | 22 |
| 2000 × 3000 لتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| 2000 × 3500 لتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| 2000 × 4000 لتر | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| 2000 × 6000 لتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 × 4000 لتر | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 × 5500 لتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 × 9100 لتر | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ 3000 × 5000 لتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 × 4500 لتر | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 × 6500 لتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 × 10600 لتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ 4500 × 7000 لتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ 4500 × 9000 لتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ 4500 × 12000 لتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
صورة مفصلة
كيف تختاردرابزين هوائي؟
اختيارمصدات تعمل بالهواء المضغوط ISO17357للسفن الصغيرة والمتوسطة الحجم:
| الحمولة (T) | الأبعاد الموصى بها: القطر × الطول (م) | أنواع السفن |
| 50 | 0.5 × 1.0 | قارب صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قارب صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قارب صيد ، زورق سحب |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، زورق سحب |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | زورق سحب ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، قارب صيد بحري |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة الشحن |
اختيارمصدات تعمل بالهواء المضغوط ISO17357بالنسبة للسفن ذات الحمولة الكبيرة:
|
حمولتها الساكنة (DWT) |
سرعة الهبوط المفترضة (M / S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
طريقة التثبيت
| حجم الحاجز | مصدات شبكة الإطارات المتسلسلة (CTN) | دبليو | |||||
| أ | ب | ج | د | ه | |||
| قطر الدائرة | الطول | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| حجم الحاجز | مصدات حبال | دبليو | |||||
| أ | ب | ج | د | ه | |||
| قطر الدائرة | الطول | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[الوحدات: MM]
التطبيقات

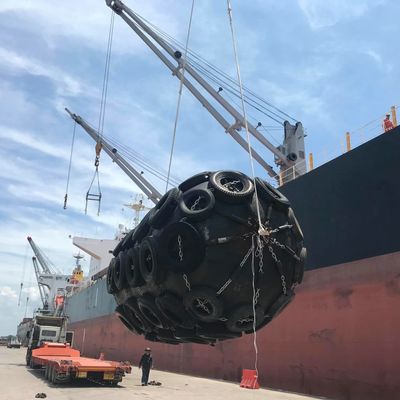

1. يتم نقل ناقلات النفط والغاز الطبيعي المسال والسفن الأخرى عن طريق السفن في البحر

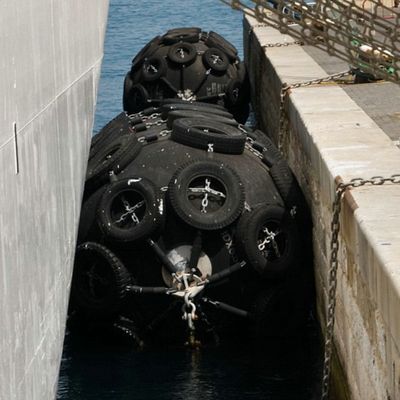

2. عملية الرصيف ورسو السفن
3. مقاومة التصادم للدفاع الساحلي المؤقت أو الدائم
4. عازلة تصادم للمنصات البحرية والمباني
