تفاصيل المنتج:
|
| اسم المنتج: | رفرف يوكوهاما لرسو السفن | مواد: | المطاط الطبيعي |
|---|---|---|---|
| اللون: | أسود | قطر الدائرة: | 0.5 م ~ 4.5 م |
| طول: | 1 م ~ 12 م | الضغط الداخلي الأولي: | 50 كيلو باسكال 、 80 كيلو باسكال |
| طلب: | عمليات النقل من سفينة إلى سفينة (STS) والمحطات وما إلى ذلك. | ||
| تسليط الضوء: | درابزين يوكوهاما لرسو السفن البحرية,درابزين هوائي لرسو السفن يوكوهاما,50Kpa درابزين يوكوهاما |
||
درابزين يوكوهاما لرسو السفن مصدات مطاطية عائمة للشحن

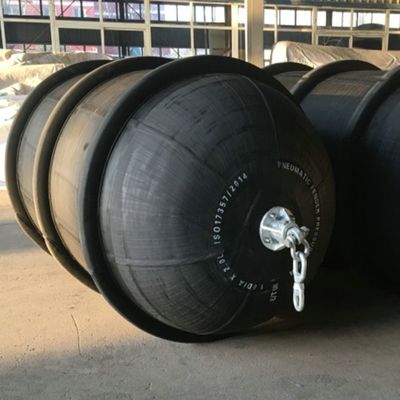

تعتبر المصدات الهوائية مثالية لتطبيقات الموانئ الدائمة وشبه الدائمة ولعمليات النقل البحرية من سفينة إلى أخرى.يتم تصنيعها وفقًا لـ ISO17357-1: 2014.تتوفر المصدات بأقطار تتراوح من 300 مم إلى 4500 مم وبأطوال تتراوح من 500 مم إلى 12000 مم ، بالإضافة إلى أحجام خاصة.
مزايا مصدات الهواء المضغوط JRB:
تصميم متعدد الاستخدامات ومثبت جيدًا.تتوفر مصدات JRB الهوائية كنوع حبال أو بشبكات سلسلة وإطارات لتناسب مجموعة متنوعة من التطبيقات الداخلية والبحرية.
نوع الحاجز

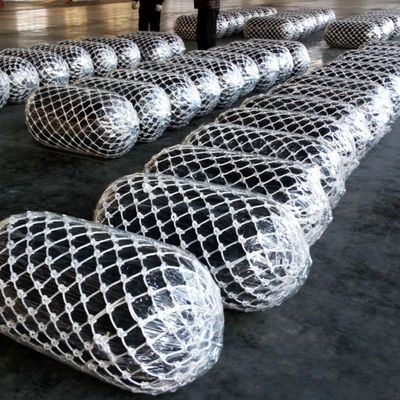

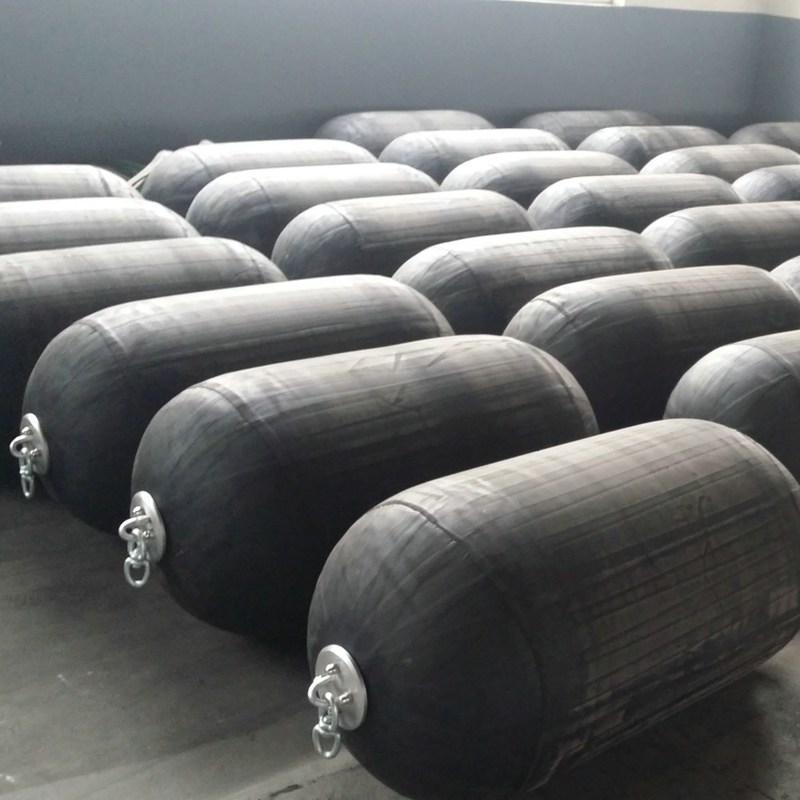

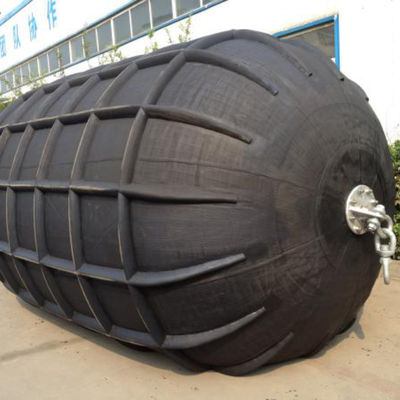

هناك نوعان مختلفان من الرفارف الهوائية: نوع الشبكة (مزود بسلسلة وشبكة إطارات) و نوع الرافعة.
أبعاد الحاجز الهوائي وقيم الأداء
|
IP50 |
أداء | الجسم فقط | صافي سلسلة وزن الحاجز (باستثناء الجسم) | نوع الرافعة | ضغوط | سماكة الجسم | قطر سلسلة الإرساء | |||
| الطاقة (GEA) | رد فعل (في GEA) |
الضغط (عند GEA) | صمام الإغاثة | اختبار مقاومة | ||||||
| ضياء.الطول (مم) | كيلو جول | كيلو نيوتن | كيلو باسكال | كلغ | كلغ | كلغ | كيلو باسكال | كيلو باسكال | مم | مم |
| Φ300 × 600 لتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ 500 × 1000 لتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 × 1000 لتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 × 1500 لتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500 لتر | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ 1000 × 1500 لتر | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ 1000 × 2000 لتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ 1200 × 2000 لتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ 1200 × 3000 لتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 × 2500 لتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 × 2500 لتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 × 3000 لتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 × 4000 لتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 × 3000 لتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 × 7200 لتر | 516 | 1621 | 133 | 760 | غير متاح | 810 | - | 200 | 16 | 22 |
| 2000 × 3000 لتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| 2000 × 3500 لتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| 2000 × 4000 لتر | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| 2000 × 6000 لتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 × 4000 لتر | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 × 5500 لتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 × 9100 لتر | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ 3000 × 5000 لتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 × 4500 لتر | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 × 6500 لتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 × 10600 لتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ 4500 × 7000 لتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ 4500 × 9000 لتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ 4500 × 12000 لتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | أداء | الجسم فقط |
وزن الحاجز سلسلة نت (باستثناء الجسم) |
حبال يكتب |
ضغوط | سماكة الجسم | رباط سلسلة قطر الدائرة |
|||
| طاقة (GEA) |
رد فعل (في GEA) |
ضغط (في GEA) |
اِرتِياح صمام |
دليل - إثبات اختبار |
||||||
| ضياء.x الطول (مم | | كيلو جول | كيلو نيوتن | كيلو باسكال | كلغ | كلغ | كلغ | كيلو باسكال | كيلو باسكال | مم | مم |
| Φ300 × 600 لتر | 0.6 | 31 | 173 | 17 | - | 20 | 250 | 13 | 13 | |
| Φ 500 × 1000 لتر | 8 | 85 | 174 | 26 | 121 | 37 | 250 | 13 | 16 | |
| Φ600 × 1000 لتر | 11 | 98 | 166 | 30 | 132 | 42 | 250 | 13 | 16 | |
| Φ700 × 1500 لتر | 24 | 180 | 177 | 52 | 165 | 63 | 250 | 14 | 16 | |
| Φ800 × 1500 لتر | 31 | 204 | 180 | 71 | 280 | 83 | 250 | 15 | 16 | |
| Φ 1000 × 1500 لتر | 45 | 239 | 160 | 84 | 220 | 111 | 250 | 15 | 16 | |
| Φ 1000 × 2000 لتر | 64 | 338 | 174 | 101 | 242 | 129 | 250 | 15 | 16 | |
| Φ 1200 × 2000 لتر | 89 | 390 | 166 | 149 | 352 | 176 | 250 | 15 | 16 | |
| Φ 1200 × 3000 لتر | 140 | 623 | 185 | 275 | 435 | 310 | 250 | 16 | 16 | |
| Φ1350 × 2500 لتر | 144 | 561 | 170 | 226 | 385 | 270 | 250 | 17 | 16 | |
| Φ1500 * 2500 لتر | 174 | 610 | 166 | 268 | 484 | 312 | 250 | 17 | 19 | |
| Φ1500 × 3000 لتر | 218 | 761 | 174 | 339 | 583 | 355 | 250 | 17 | 20 | |
| Φ1500 × 4000 لتر | 296 | 1053 | 176 | 363 | 690 | 378 | 250 | 17 | 20 | |
| Φ1700 × 3000 لتر | 272 | 840 | 168 | 348 | 638 | 392 | 250 | 17 | 20 | |
| Φ1700 × 7200 لتر | 668 | 2096 | 170 | 795 | غير متاح | 845 | 250 | 18 | 22 | |
| 2000 × 3000 لتر | 363 | 955 | 160 | 413 | 990 | 479 | 250 | 19 | 22 | |
| 2000 × 3500 لتر | 438 | 1150 | 168 | 454 | 1056 | 520 | 250 | 19 | 24 | |
| 2000 × 4000 لتر | 520 | 1380 | 173 | 505 | 1150 | 535 | 250 | 19 | 24 | |
| 2000 × 6000 لتر | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| Φ2500 × 4000 لتر | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| Φ2500 × 5500 لتر | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| Φ2500 × 9100 لتر | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| Φ 3000 × 5000 لتر | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| Φ3300 × 4500 لتر | 1673 | 2476 | 171 | 1892 | 1881 | 2299 | 230 | 300 | 22 | 34 |
| Φ3300 × 6500 لتر | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| Φ3300 × 10600 لتر | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| Φ 4500 × 7000 لتر | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| Φ 4500 × 9000 لتر | 6766 | 7551 | 192 | 4818 | 5929 | - | 230 | 300 | 26 | 58 |
| Φ 4500 × 12000 لتر | 9218 | 14490 | 202 | 5863 | 7689 | - | 230 | 300 | 26 | 58 |
امتصاص الطاقة المضمون (GEA) في انحراف اسمي بنسبة 60٪.تحمل رد الفعل ± 10٪.
اسأل Jerryborg عن تفاصيل الأحجام المخصصة والخصائص الأخرى لمصدات JRB الهوائية.
التطبيقات
