تفاصيل المنتج:
|
| مادة: | طبيعة المطاط | يكتب: | الشركة التونسية للملاحة |
|---|---|---|---|
| بحجم: | 2.5 م * 3 م | مستلزمات: | تتضمن |
| التعبئة: | التعبئة عارية في حالة مفرغة من الهواء | تطبيق: | شحن إلى سفينة |
| تسليط الضوء: | درابزين هوائي,درابزين مطاطي هوائي,درابزين عائم هوائي |
||

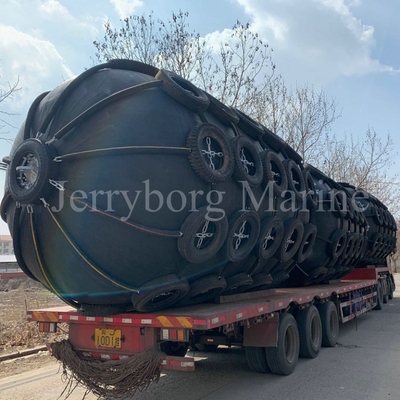

درابزين مطاطي هوائي يوكوهاما درابزين مطاط طبيعي للسفن مصنوع في الصين
وصف المنتج

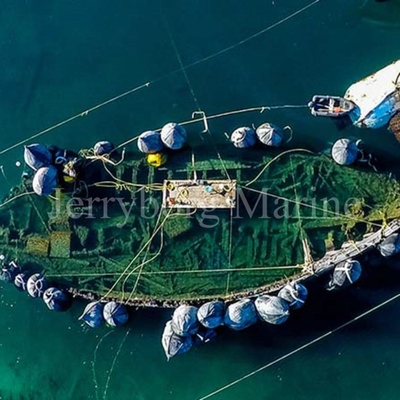

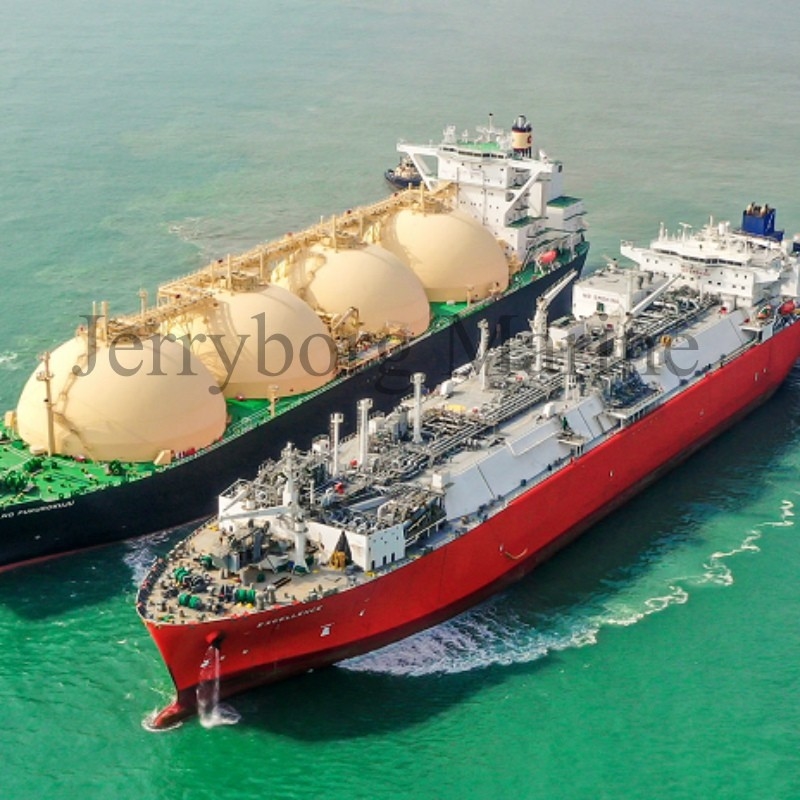

تستخدم المصدات الهوائية العائمة في جميع أنحاء العالم في عمليات النقل من سفينة إلى سفينة (STS) والأرصفة والسفن المختلفة.تستخدم المصدات في عمليات النقل من سفينة إلى سفينة ومن سفينة إلى رصيف ، وهي تلعب دورًا حيويًا في التشغيل الآمن لرسو السفن والرسو.
1. شهادة ISO 17357-1: 2014
2. امتصاص مضمون للطاقة
3. ضغوط منخفضة على بدن السفينة
4. سلسلة الإطارات الصافية ونوع الرافعة
5. بنية سميكة الجلد
6. حسن الأداء الزاوي
الأمان والموثوقية

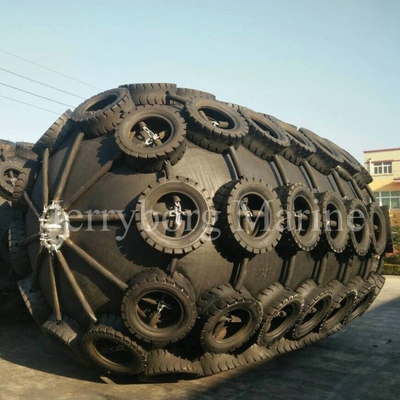

تصنع مصدات المطاط الهوائية Jerryborg من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تشهد الخبرة التشغيلية على مدى فترة طويلة من الزمن على سلامتها العالية وموثوقيتها ، وقد أثبتت اختبارات الضغط الهيدروليكي أن القوة مناسبة.علاوة على ذلك ، تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.يوضح الشكل أدناه البيانات التي تم الحصول عليها من العديد من اختبارات الضغط المدمر بنسب ضغط مختلفة.تُستخدم هذه البيانات لإنشاء منحنى الضغط الأدنى الأساسي القابل للتحمل (MEP) للمصدات المطاطية الهوائية.
جدول الأداء
| IP50 | أداء | وزن الحاجز | ضغوط |
الجسم
|
رباط سلسلة قطر الدائرة مم |
|||||
| ضياء.x الطول (مم) | طاقة (GEA) كيلو جول |
رد فعل (في GEA) كيلو نيوتن |
ضغط (في GEA) كيلو باسكال |
الجسم فقط كلغ |
سلسلة نت (باستثناء الجسم) كلغ |
حبال يكتب |
اِرتِياح صمام كيلو باسكال |
دليل - إثبات اختبار كيلو باسكال |
||
| φ300 × 600 لتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| φ 500 × 1000 لتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| φ600 × 1000 لتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| φ700 × 1500 لتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| φ800 × 1500 لتر | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| φ 1000 × 1500 لتر | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| φ 1000 × 2000 لتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| φ 1200 × 2000 لتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| φ 1200 × 3000 لتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| φ1350 × 2500 لتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| φ1500 × 2500 لتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| φ1500 × 3000 لتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| φ1500 × 4000 لتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| φ1700 × 3000 لتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| φ1700 × 7200 لتر | 516 | 1621 | 133 | 760 | غير متاح | 810 | - | 200 | 16 | 22 |
| 2000 × 3000 لتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| 2000 × 3500 لتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| 2000 × 4000 لتر | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| 2000 × 6000 لتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| φ2500 × 4000 لتر | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| φ2500 × 5500 لتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| φ2500 × 9100 لتر | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| φ3000 × 5000 لتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| φ3300 × 4500 لتر | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| φ3300 × 6500 لتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| φ3300 × 10600 لتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| φ 4500 × 7000 لتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| φ 4500 × 9000 لتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| φ 4500 × 12000 لتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | أداء | وزن الحاجز | ضغوط | الجسم سماكة مم |
رباط سلسلة قطر الدائرة مم |
|||||
| ضياء.x الطول (مم) | طاقة (GEA) كيلو جول |
رد فعل (في GEA) كيلو نيوتن |
ضغط (في GEA) كيلو باسكال |
الجسم فقط كلغ |
سلسلة نت (باستثناء الجسم) كلغ |
حبال يكتب |
اِرتِياح صمام كيلو باسكال |
دليل - إثبات اختبار كيلو باسكال |
||
| φ300 × 600 لتر | 0.6 | 17 | - | 20 | - | 250 | 13 | 13 | ||
| φ 500 × 1000 لتر | 8 | 85 | 174 | 26 | 121 | 37 | - | 250 | 13 | 16 |
| φ600 × 1000 لتر | 11 | 98 | 166 | 30 | 132 | 42 | - | 250 | 13 | 16 |
| φ700 × 1500 لتر | 24 | 180 | 177 | 52 | 165 | 63 | - | 250 | 14 | 16 |
| φ800 × 1500 لتر | 31 | 204 | 180 | 71 | 280 | 83 | - | 250 | 15 | 16 |
| φ 1000 × 1500 لتر | 45 | 239 | 160 | 84 | 220 | 111 | - | 250 | 15 | 16 |
| φ 1000 × 2000 لتر | 64 | 338 | 174 | 101 | 242 | 129 | - | 250 | 15 | 16 |
| φ 1200 × 2000 لتر | 89 | 390 | 166 | 149 | 352 | 176 | - | 250 | 15 | 16 |
| φ 1200 × 3000 لتر | 140 | 623 | 185 | 275 | 435 | 310 | - | 250 | 16 | 16 |
| φ1350 × 2500 لتر | 144 | 561 | 170 | 226 | 385 | 270 | - | 250 | 17 | 16 |
| φ1500 × 2500 لتر | 174 | 610 | 166 | 268 | 484 | 312 | - | 250 | 17 | 19 |
| φ1500 × 3000 لتر | 218 | 761 | 174 | 339 | 583 | 355 | - | 250 | 17 | 20 |
| φ1500 × 4000 لتر | 296 | 1053 | 176 | 363 | 690 | 378 | - | 250 | 17 | 20 |
| φ1700 × 3000 لتر | 272 | 840 | 168 | 348 | 638 | 392 | - | 250 | 17 | 20 |
| φ1700 × 7200 لتر | 668 | 2096 | 170 | 795 | غير متاح | 845 | - | 250 | 18 | 22 |
| 2000 × 3000 لتر | 363 | 955 | 160 | 413 | 990 | 479 | - | 250 | 19 | 22 |
| 2000 × 3500 لتر | 438 | 1150 | 168 | 454 | 1056 | 520 | - | 250 | 19 | 24 |
| 2000 × 4000 لتر | 520 | 1380 | 173 | 505 | 1150 | 535 | - | 250 | 19 | 24 |
| 2000 × 6000 لتر | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| φ2500 × 4000 لتر | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| φ2500 × 5500 لتر | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| φ2500 × 9100 لتر | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| φ3000 × 5000 لتر | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| φ3300 × 4500 لتر | 1673 | 2476 | 171 | 1892 | 1881 | 2299 | 230 | 300 | 22 | 34 |
| φ3300 × 6500 لتر | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| φ3300 × 10600 لتر | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| φ 4500 × 7000 لتر | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| φ 4500 × 9000 لتر | 6766 | 7551 | 192 | 4818 | 5929 | - | 230 | 300 | 26 | 58 |
| φ 4500 × 12000 لتر | 9218 | 14490 | 202 | 5863 | 7689 | - | 230 | 300 | 26 | 58 |
| امتصاص الطاقة المضمون IGEAl في انحراف اسمي بنسبة 60٪.تحمل رد الفعل 110٪. | ||||||||||
