ISO17357 مصدات هوائية للغواصات المائية يوكوهاما للسلامة البحرية

 ISO17357 مصدات تعمل بالهواء المضغوط للغواصات المائية يوكوهاما للسلامة البحرية

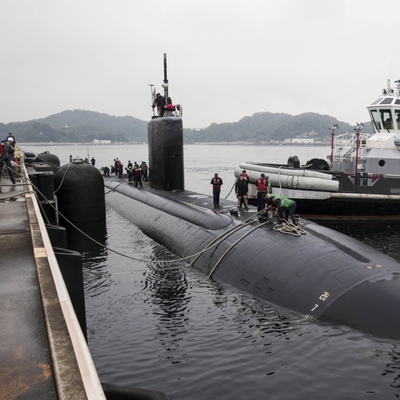

مصدات هيدروليكية تعمل بالهواء المضغوطمن الأفضل استخدامهم لرسو الغواصات.من أهم معايير استخدام الحاجز المائي الهوائي هو قدرة امتصاص عالية للطاقة وقوة رد فعل منخفضة ، وهو عامل حيوي لتطبيقات الغواصات.

يوفر الحاجز الهيدروليكي الهوائي منطقة تلامس رأسية أفضل ، والتي لا يمكن تحقيقها من خلال أي نظام مصدات آخر ، وبالتالي يجعلها مثالية لاستخدام الغواصات.

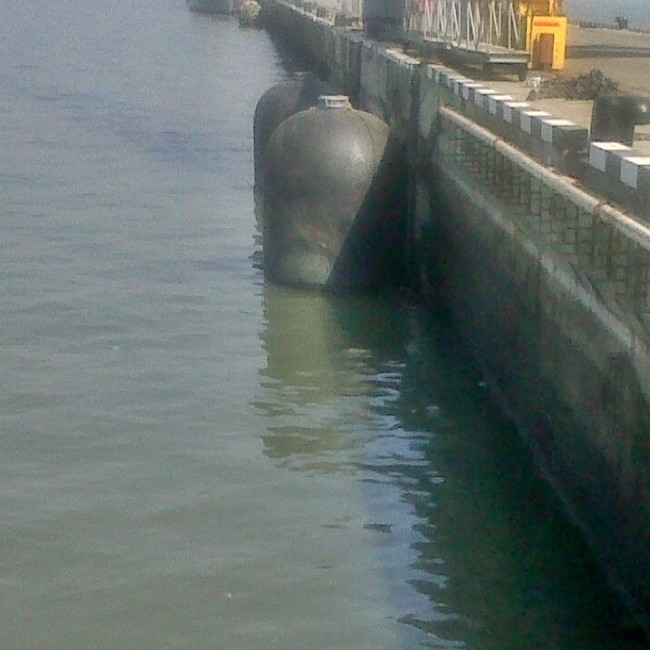

يمكن تثبيت المصدات المائية الهوائية على معظم هياكل الرصيف وهي تأتي في مجموعة من الأحجام لتناسب التطبيق ومجموعة من الأوعية.

مزايا مصدات الهواء المضغوط JRB:

خصائص الحاجز

►بديل فعال من حيث التكلفة لقوارب المياه العميقة

►يتحرك بسهولة لتوفير المرونة في الرسو

►سهولة النقل لتوفير مرافق رسو الطوارئ

►متطلبات الإعالة غير موجودة تقريبًا

►غير متأثر بالظروف المناخية القاسية

المزيد من الأحجام

الحجم * د	أولية الضغط	وزن الجسم	ضبط ضغط صمام الأمان	اختبار الضغط	أولية الضغط	وزن الجسم	ضبط ضغط صمام الأمان	اختبار الضغط
مم (د) * مم (ل)	كيلو باسكال	كلغ	كيلو باسكال	كيلو باسكال	كيلو باسكال	كلغ	كيلو باسكال	كيلو باسكال
1700 * 7200	50	940		200	80	1140		250
2000 * 6000	50	930		200	80	1100		250
2500 * 5500	50	1300	175	250	80	1460	230	300
2500 * 7700	50	1854	175	250	80	2030	230	300
2500 * 9100	50	2300	175	250	80	2480	230	300
3300 * 6500	50	2200	175	250	80	2520	230	300
3300 * 8600	50	3140	175	250	80	3350	230	300
3300 * 10600	50	4200	175	250	80	4700	230	300
4500 * 9000	50	5000	175	250	80	5500	230	300
4500 * 11000	50	5600	175	250	80	6100	230	300
4500 * 12000	50	7000	175	250	80	7600	230	300

يرجى الاتصال بنا مباشرة حول أسئلة تكنيسيل على مصدات الغواصات.

ملحوظات:1. وزن جسم الحاجز وصافي السيول± 10٪

2.قوة رد الفعل سيل± 10٪

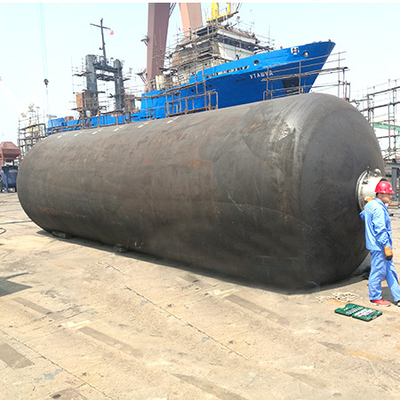

تصنع مصدات يوكوهاما الهوائية المطاطية من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تشهد الخبرة التشغيلية على مدى فترة طويلة من الزمن على سلامتها العالية وموثوقيتها ، وقد أثبتت اختبارات الضغط الهيدروليكي أن القوة مناسبة.علاوة على ذلك ، تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.يوضح الشكل أدناه البيانات التي تم الحصول عليها من العديد من اختبارات الضغط المدمر بنسب ضغط مختلفة.تُستخدم هذه البيانات لإنشاء منحنى الضغط الأدنى الأساسي القابل للتحمل (MEP) للمصدات المطاطية الهوائية.





تتكيف مع المد

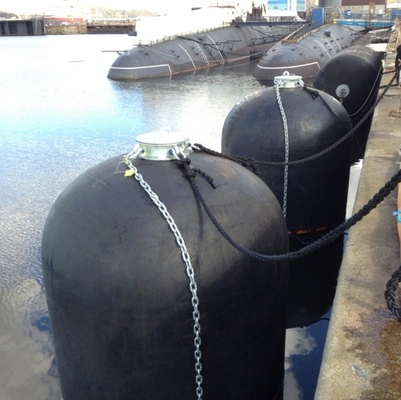

يوكوهاما مصدات مطاطية تعمل بالهواء المضغوط تطفو أساسًا على الماء في مستوى عمودي غير مقيد يتوافق مع نطاق المد والجزر والحركة العمودية للسفينة.هذا يعني أن امتصاص الطاقة يحدث دائمًا في أنسب وضع ، وأن حاجز واحد فقط مطلوب لكل دولفين.
