تفاصيل المنتج:
|
الاسم: | مطاط يوكوهاما المزلق الهوائي | الضغط الأولي: | 50 كيلو باسكال / 80 كيلو باسكال |
---|---|---|---|
الضمان: | 24 شهر | قطرها: | 0.5 م ~ 4.5 م |
الطول: | 1.0 م ~ 12.0 م | مقياس عادى: | 2.0 * 3.5 م |
تسليط الضوء: | يوكوهاما فندر,مطاط سفينة مع شبكة سلسلة,أجهزة الطوارئ المطاطية الهوائية مع ملحقات مجموعة إصلاح CTN,Vessel Boat Rubber with chain net,Pneumatic Rubber Fenders With CTN Repair Kit Accessories |

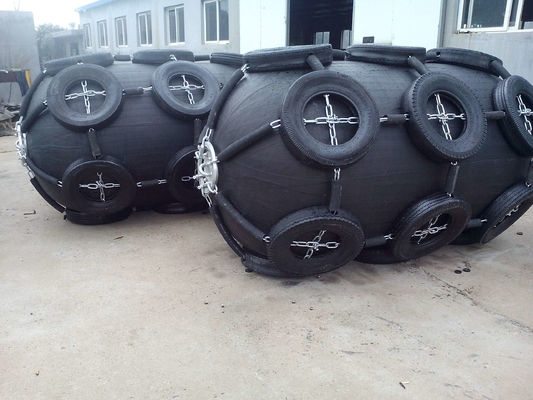

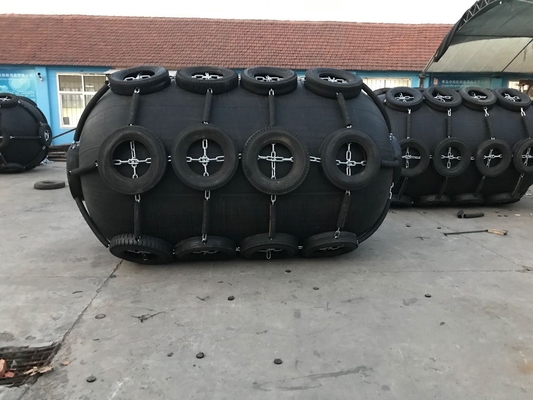

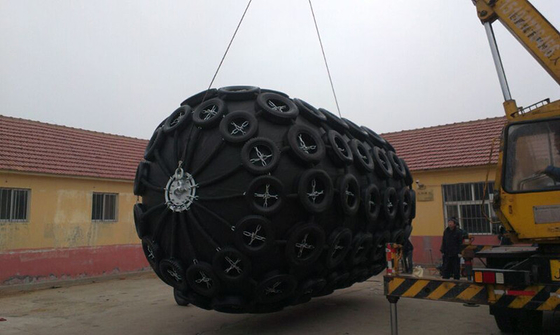

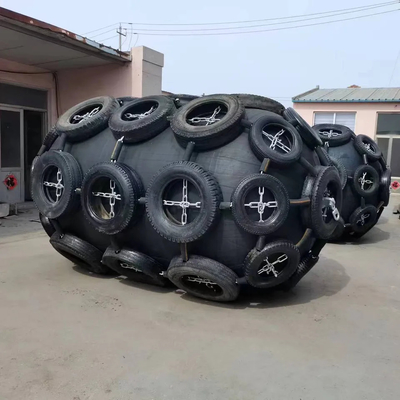

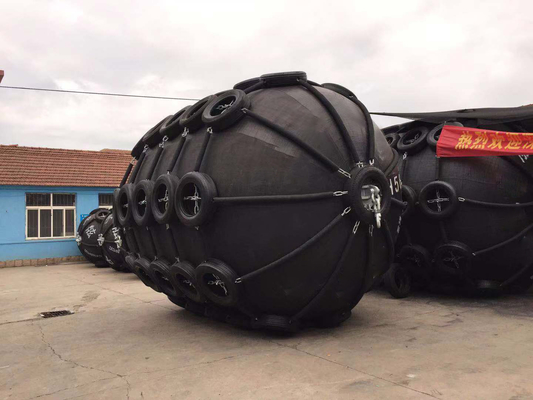

المطاط الطبيعي يوكوهاما المروحة 50kpa 80kpa 2.5m*3.5m
ما هو (يوكوهاما) الـ (فيندر) الـ (نيوماتيك) ؟
مضارب المطاط البحري هو منتج محسن من جدران القوارب المستخدمة على نطاق واسع في جميع أنحاء العالم، والتي تم ملئها بالهواء عالي الضغط لمقاومة تأثيرات الرصيف. بالمقارنة مع جدران المطاط المرن العادية (مثل الإطارات القديمة،المدافع من المطاط الصلب، وما إلى ذلك) ، لديها امتصاص طاقة عالية مضمونة، وانخفاض تأثير السطح، والجمع بين مقاومة عالية للكساح مع انخفاض الاحتكاك والتركيب السريع.لقد تم استخدام جدار المطاط الهوائي كـ عازل بسبب أدائه العالي، وقد استخدمت على نطاق واسع في عملية السفينة إلى السفينة والعملية من السفينة إلى الرصيف.
نوع مروحة يوكوهاما
مزايا المفرج الهوائي
1.أمان كبير وموثوقية
2لا تدهور أو تغير في الأداء
3العديد من المزايا في الرصيف الميل
4نظام فعال من حيث التكلفة
5. قوة رد فعل أضعف لهيكل السفينة والرصيف
6أقوى ضد قوة القطع
7.تكيّف مع المدّ
8.التثبيت البسيط والمتنافس من حيث التكلفة، وتكلفة الصيانة المنخفضة
تخيل بالتفصيل
مواصفاتمضارب المطاط البحري
50 مقاسات قياسية من النيوماتيك | |||
البعد | الانحناء (60٪) | ||
D (ملم) | L (ملم) |
قوة التفاعل (KN) |
امتصاص الطاقة المضمون (KNm) |
500 | 1000 | 64 | 6 |
600 | 1000 | 74 | 8 |
700 | 1000 | 137 | 17 |
1000 | 1500 | 182 | 32 |
1000 | 2000 | 257 | 45 |
1200 | 2000 | 297 | 63 |
1350 | 2500 | 427 | 102 |
1500 | 2500 | 499 | 134 |
1500 | 3000 | 579 | 153 |
1700 | 3000 | 639 | 191 |
2000 | 3500 | 875 | 308 |
2000 | 4000 | 1000 | 352 |
2500 | 4000 | 1381 | 663 |
2500 | 5500 | 2019 | 1131 |
3000 | 5000 | 2422 | 1357 |
3000 | 6000 | 2906 | 1293 |
3300 | 4500 | 1884 | 1175 |
3300 | 6500 | 3015 | 1814 |
3300 | 10600 | 5257 | 3067 |
4500 | 9000 | 5747 | 4752 |
4500 | 12000 | 7984 | 6473 |
80 مقاسًا قياسيًا للطاقة الهوائية | |||
البعد | الانحناء (60٪) | ||
D (ملم) | L (ملم) |
قوة التفاعل (KN) |
امتصاص الطاقة المضمون (KNm) |
500 | 1000 | 84 | 9 |
600 | 1000 | 94 | 12 |
700 | 1000 | 179 | 25 |
1000 | 1500 | 236 | 47 |
1000 | 2000 | 337 | 66 |
1200 | 2000 | 386 | 89 |
1350 | 2500 | 554 | 143 |
1500 | 2500 | 630 | 179 |
1500 | 3000 | 756 | 215 |
1700 | 3000 | 829 | 262 |
2000 | 3500 | 1126 | 424 |
2000 | 4000 | 1453 | 740 |
2500 | 4000 | 1817 | 925 |
2500 | 5500 | 2653 | 1327 |
3000 | 5000 | 2689 | 1558 |
3000 | 6000 | 3275 | 1878 |
3300 | 4500 | 3476 | 1640 |
3300 | 6500 | 3829 | 2508 |
3300 | 10600 | 6907 | 4281 |
4500 | 9000 | 7551 | 6633 |
4500 | 12000 | 10490 | 9037 |
ملاحظة:
1الرسومات في الجدول تتوافق مع متطلبات ISO17357-1:2014.
2يمكن أن يختلف وزن جسد الدرع والشبكة بنسبة ± 10 ٪.
3الأحجام الخاصة متوفرة عند الطلب
كيف تختارمضارب المطاط البحري?
اختياربمركبة الصدمةبالنسبة للسفن الصغيرة والمتوسطة الحجم:
طن ((T) |
الأبعاد الموصى بها:قطر × طول ((m) |
أنواع السفن |
50 | 0.5 × 10 | سفينة صيد |
100 | 0.7 × 1.5 ~ 1.0 × 15 | سفينة صيد |
200 | 1.0 × 1.5 ~ 1.2 × 20 | قارب صيد، قارب سحب |
300-500 | 1.2 × 2.0 ~ 1.5 × 25 | سفينة صيد، قارب سحب |
1000 | 1.5 × 2.5 ~ 1.5 × 30 | سفينة سحب، سفينة شحن |
3000 | 2.0 × 3.0 ~ 2.0 × 35 | سفينة شحن، سفينة صيد بحرية |
10000 | 2.0 × 3.5 ~ 2.5 × 40 | سفينة شحن |
اختيارمصدّات الوصولبالنسبة للسفن ذات الحجم الكبير:
طن الوزن الميت (DWT) |
سرعة الهبوط المفترضة ((M/S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول ((م)) |
200000 | 0.15 | 1890 | 3.3 × 65 |
150000 | 0.15 | 1417 | 3.3 × 65 |
100000 | 0.15 | 945 | 3.0 × 50 |
85000 | 0.17 | 1031 | 3.0 × 60 |
50000 | 0.18 | 680 | 2.5 × 55 |
40000 | 0.20 | 672 | 2.5 × 55 |
30000 | 0.22 | 609 | 2.5 × 40 |
20000 | 0.25 | 525 | 2.5 × 40 |
15000 | 0.26 | 425 | 2.5 × 40 |
10000 | 0.28 | 329 | 2.0 × 40 |
5000 | 0.33 | 228 | 2.0 × 35 |
التطبيقات
في الموانئ ذات التغيرات المدية الشديدة
العمليات من سفينة إلى أخرى
النفط والغاز (عادة FSRU)
