تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | بحجم: | حجم مخصص |
|---|---|---|---|
| الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال | الاستخدام: | جهاز مضاد للتصادم للتطبيقات البحرية |
| جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات | اللون: | أسود ، رمادي ، أبيض دسم ، إلخ |
| ضمان: | 24 شهرا | اسم المنتج: | الحاجز الهوائي ، مصدات السفينة ، مصدات القارب |
| تسليط الضوء: | درابزين يوكوهاما بالهواء المضغوط,درابزين يوكوهاما بالهواء المضغوط CCS,درابزين يوكوهاما البحري |
||
ISO17358 CCS يوكوهاما درابزين هوائي لرصيف حار بيع قابل للنفخ المطاط الحاجز
درابزين يوكوهاما الهوائي
مصدات يوكوهاما الهوائية تم تطويره في اليابان عام 1958 م يوكوهاما درابزين هوائييجب تصنيعها وفقًا لمعيار ISO 17357. تحدد المواصفة القياسية المعايير الدولية المقابلة للمواد واختبار هذه الرفارف.في معظم الحالات ، يجب أن يكون الحاجز محاطًا بإطارات وسلاسل لتوفير حماية إضافية.يمكن أيضًا تقوية الحاجز بأضلاع مطاطية (حاجز ضلع) بدون إطارات وشبكة سلسلة (رفرف حبال).
ميزة يوكوهاما الهوائية الحاجز
1. آمنة وموثوق بها
الحاجز الهوائي CCS يوكوهاما مصنوعة من عدة طبقات قوية من الأسلاك لتمكينها من مقاومة الضغط ومقاومة الثقب.الرفرف الهوائي العائم الأكثر مبيعًا والذي يزيد قطره عن 2.5 متر مزود بصمام أمان لتحرير الهواء بالداخل في حالة الضغط الزائد عليه.يوضح الرسم البياني أدناه الاختلافات في البيانات بنسب ضغط مختلفة.
2. ميزة في ظل ظروف الطقس القاسية
في ظل الظروف العادية ، ستؤدي حركة السفينة الناتجة عن الأمواج الطويلة والطويلة أو الرياح القوية إلى إحداث ضغط وقص متكرر على الحاجز وتجعل من السهل الشعور بالإرهاق والتلف.لكنالحاجز الهوائي CCS يوكوهاما قوية بما يكفي لمقاومة الظروف الجوية القاسية ، تزداد قوة رد الفعل ببطء مقارنة بالصدمات الصلبة ولن تصل بسهولة إلى الحد الأقصى.
3. تكلفة اقتصادية منخفضة نسبيا
مع ميزة المرونة الانضغاطية للهواء ، يكون الضغط السطحي للرفارف موحدًا تمامًا ، وهو ما يعادل ضغط الهواء الداخلي ويجعله شائعًا مع محطات سفن LNG.
هيكل درابزين هوائي من يوكوهاما
① الطبقة الخارجية من المطاط
المصدات الهوائية يوكوهاما CCS مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة الحبل الصناعي للإطارات ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
تطبيق الحاجز الهوائي يوكوهاما

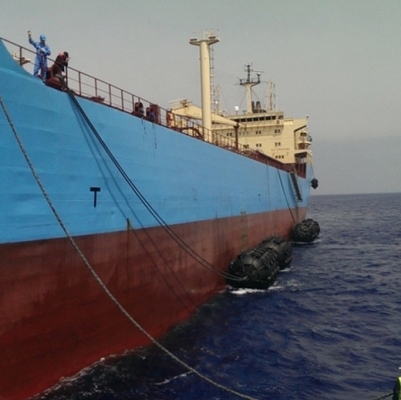

1. النقل البحري STS.

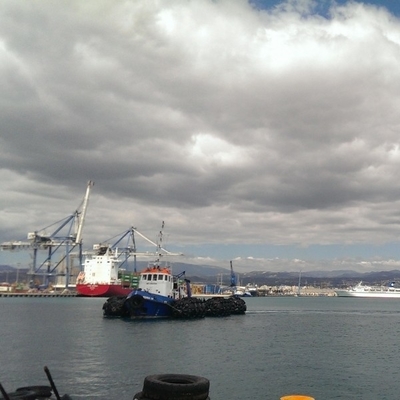

2. الازدواجية المصرفية والسفن الراسية في الأرصفة.
3. ناقلات النفط والغاز.
4. التثبيت المؤقت والدائم.
5. الاستجابة السريعة والطوارئ.
6. سفن البضائع السائلة والدفاع البحري.
مواصفات يوكوهاما درابزين هوائي
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (KN) | ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (KN) | ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
لمزيد من المعلومات مجانا للاتصال بنا.
