تفاصيل المنتج:
|
| اسم المنتج: | مصدات هوائية ، مصدات مطاطية من نوع يوكوهاما ، مصدات بحرية ، مصدات مطاطية | مكان المنشأ: | تشينغداو ، الصين |
|---|---|---|---|
| brand name: | Jerryborg | مادة: | المطاط الطبيعي |
| إستعمال: | حماية السفن والأرصفة | ضمان: | 24 شهرا |
| اللون: | أسود | تطبيق: | رسو ورسو STS، STD |
| تسليط الضوء: | درابزين مطاطي 50 كيلو باسكال,درابزين عائم هوائي يوكوهاما,درابزين مطاطي يوكوهاما |
||

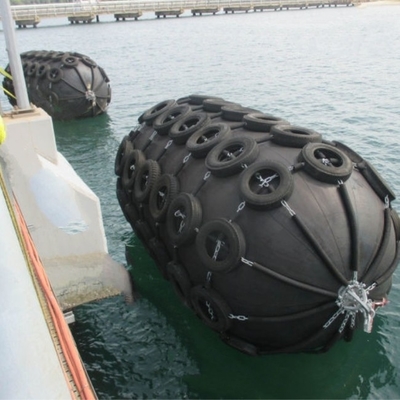

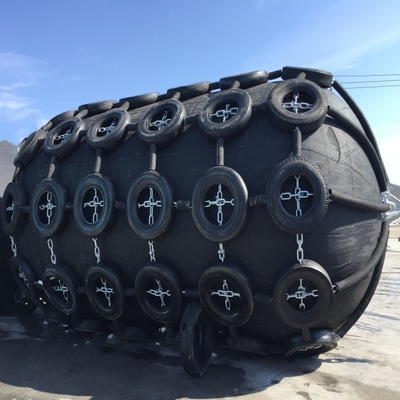

3.3 * 6.5 م المطاط الطبيعي يوكوهاما نوع الحاجز الهوائي العائم
مصدات مطاطية من نوع يوكوهاما
تم استخدام المصدات المطاطية من نوع يوكوهاما في عمليات الموانئ والمرافئ والبحرية لعقود منذ أن تم تطويرها في عام 1958. مع الامتثال الكامل لمعيار ISO17357 ، يتم استخدام الحاجز المطاطي من نوع يوكوهاما على نطاق واسع في عمليات STS والرسو والرسو.إنه مصمم كمصد لتقليل الصدمات بينهما نظرًا لأدائه الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
تتكون المصدات المطاطية من نوع يوكوهاما من ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع المائي الهوائي ، ونوع السلسلة وشبكة الإطارات.كل نوع متاح ويمكن تخصيصه وفقًا لطلب العميل.توفر الحاجز المطاطي من نوع يوكوهاما من Jerryborg مجموعة متنوعة من الألوان والأبعاد لتلبية طلبات العملاء وظروف التطبيق المختلفة.
نوع الحاجز يوكوهاما
تخيل مفصل
يوكوهاما هيكل مصدات مطاطية من النوع
① الطبقة الخارجية من المطاط
تمت تغطية المصدات المطاطية من نوع يوكوهاما بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
يوكوهاما تصنيف المصدات المطاطية
وفقًا لمصدات المطاط الهوائية الدولية ، يتم تقسيم أنظمة الحاجز المطاطي من نوع يوكوهاما إلى فئتين.من المظهر هناك نوعان من هذه الرفارف:
1. الضغط الأولي 50 كيلو باسكال ، P50يوكوهاما مطاطدرابزين
2-الضغط الأولي 80 كيلو باسكال ، P80يوكوهاما مطاطدرابزين
3.Type I ، نوع الشركة التونسية للملاحة ، مع سلاسل وشبكات الإطارات من نوع يوكوهاما
4-النوع الثاني ، نوع الرافعة ، بدون سلاسل وشبكات الإطاراتنوع يوكوهامادرابزين مطاطي
ميزة مصدات مطاطية من نوع يوكوهاما
1. تكلفة اقتصادية منخفضة نسبيا
مع ميزة المرونة الانضغاطية للهواء ، فإن الضغط السطحي لمصدات المطاط من نوع يوكوهاما يكون موحدًا تمامًا ، وهو ما يعادل ضغط الهواء الداخلي ويجعله شائعًا مع محطات سفن LNG.
| بند | درابزين هوائي | درابزين صلب |
| جسم الحاجز | 70 | 60 |
| شبكة سلسلة | 25 | - |
| لوحة الحماية | - | 75-160 |
| سلسلة ، مرساة | 5 | 15-30 |
| المجموع | 100 | 150-250 |
2. تكلفة النقل المنخفضة
للحفاظ على تكلفة النقل المنخفضة ، عادة ما يتم نقل المصدات المطاطية من نوع يوكوهاما في فراغ أو حاويات في حالة مطوية لأسفل.
مواصفات الرفارف المطاطية من نوع يوكوهاما
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) | قوة رد الفعل (كن) | ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
مواصلات
حالات التطبيق
