تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| اسم المنتج: | درابزين هوائي ، درابزين مطاطي هوائي ، درابزين لرسو السفن الهوائية ، درابزين يوكوهاما عائم | بحجم: | حجم مخصص |
| جزء: | شبكة سلسلة الإطارات ، شفة ، مصدات | شهادة: | CCS ، BV ، ISO17357 ، ABS GL LR DVN SGS KR RINA |
| اللون: | أسود ، رمادي ، أبيض دسم ، إلخ | ضمان: | 24 شهرا |
| تسليط الضوء: | درابزين يوكوهاما لرسو السفن,درابزين هوائي عائم 50kpa,رفرف يوكوهاما البحري لرسو السفن |
||
مصدات السفن المطاطية العائمة ذات الحاجز الهوائي العائم مع CCS المصرح بها
الحاجز الهوائي العائم ضيق الهواء

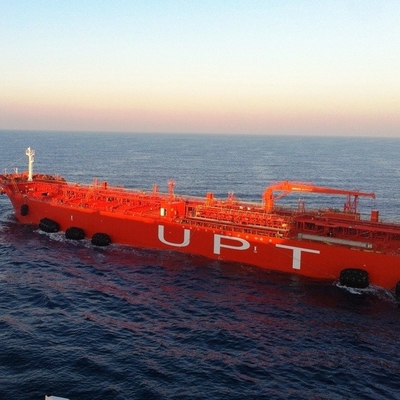

تم استخدام الحاجز الهوائي العائم المانع لتسرب الهواء ، والذي يُطلق عليه أيضًا اسم مصدات يوكوهاما ، في عمليات الموانئ والمرافئ والبحرية لعقود منذ أن تم تطويره في عام 1958. مع تطور تكنولوجيا السفن ،الحاجز الهوائي العائم ضيق الهواءيستخدم على نطاق واسع في عمليات النقل من سفينة إلى أخرى وعمليات إرساء السفن.تعتبر دائمًا بمثابة عازلة لتقليل الصدمات بينهما نظرًا لأدائها الممتاز الذي يتمتع بمرونة كبيرة ومقاومة للتآكل.
الحاجز الهوائي العائم ضيق الهواءs مقسمة إلى ثلاثة أنواع ، بما في ذلك نوع الرافعة ، والنوع الهيدروليكي الهوائي ، ونوع السلسلة وشبكة الإطارات.يلعب كل نوع دورًا مهمًا في حماية سلامة العمليات البحرية.
متوافق تمامًا مع معيار ISO17357 ، Jerryborg'sالحاجز الهوائي العائم ضيق الهواءتوفر مجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
الحاجز الهوائي العائم ضيق الهواءمميزات
1. امتصاص المزيد من الطاقة وتقليل التأثير السلبي على السفينة
2. التكيف مع المد.
3. الزائد بأمان.
4. خفيفة الوزن وسهلة التركيب.
5. سهلة الصيانة.
6. عمر خدمة طويل.
7. يمكن تخصيص أحجام مختلفة حسب متطلبات العميل.
تصنف مصدات السفن الهوائية بشكل أساسي إلى ثلاثة أنواع على النحو التالي:
1. درابزين السفينة الهوائية مع سلسلة وشبكة الإطارات
مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن لمصد السفينة الهوائية أن يقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك ، يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات النقل من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى الرصيف (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. درابزين السفينة الهوائية نوع الرافعة
سيتم توصيل مصدات السفن الهوائية من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.
3. درابزين سفينة من النوع المائي الهوائي
عادة ما يتم استخدام مصدات السفن المائية الهوائية كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبها عموديا في الماء لأنها مليئة بالهواء والماء بالداخل ومجهزة بثقل موازن.
جميع مصدات السفن الهوائية المذكورة أعلاه متوفرة عادةً باللون الأسود ، كما يتم تخصيص اللون بناءً على طلبك.تقدم Jerryborg مصدات سفن تعمل بالهواء المضغوط بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
الحاجز الهوائي العائم ضيق الهواءهيكل
① الطبقة الخارجية من المطاط
الحاجز الهوائي العائم ضيق الهواءs مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
مواصفاتالحاجز الهوائي العائم ضيق الهواء
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
ملحوظة :
1. تتوافق الأشكال الواردة في الجدول مع متطلبات المواصفة ISO17357-1: 2014.
2. قد يختلف وزن جسم وشبكة الحاجز بنسبة ± 10٪.
3. أحجام خاصة متوفرة عند الطلب.
كيف تختارالحاجز البحري؟
اختيارمصدات بحريةللسفن الصغيرة والمتوسطة الحجم:
| الحمولة (T) | الأبعاد الموصى بها: القطر × الطول (م) | أنواع السفن |
| 50 | 0.5 × 1.0 | قارب صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قارب صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قارب صيد ، زورق سحب |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، زورق سحب |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | زورق سحب ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، قارب صيد بحري |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة الشحن |
اختيارمصدات بحريةبالنسبة للسفن ذات الحمولة الكبيرة:
|
حمولتها الساكنة (DWT) |
سرعة الهبوط المفترضة (M / S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
