تفاصيل المنتج:
|
| مواد: | المطاط الطبيعي | اسم المنتج: | درابزين هوائي ، درابزين سفينة ، مصدات قارب ، مصدات مطاطية عائمة |
|---|---|---|---|
| بحجم: | حجم مخصص | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
| مكملات: | شبكة سلسلة الإطارات ، شفة ، صمام أمان | اللون: | أسود ، أو حسب الطلب |
| ضمان: | 24 شهرا | إستعمال: | حماية القوارب والأرصفة |
| تسليط الضوء: | درابزين هوائي عائم 50kpa,درابزين هوائي STS,درابزين مطاطي يوكوهاما 50Kpa |
||
مصدات هوائية عائمة فعالة من حيث التكلفة مع شهادة BV
مصدات هوائية عائمة
تم تطوير الرفارف الهوائية العائمة في اليابان في عام 1958 ، وتم تصنيعها وفقًا لمعيار ISO 17357. في بعض الأحيان ، يجب أن تكون الرفارف محاطة بإطارات وسلاسل لتوفير حماية إضافية.تتوفر هذه الرفارف أيضًا في أنواع أخرى ، مثل المصدات المطاطية من نوع الرافعة والمصدات من نوع الضلع.
تتصرف المصدات الهوائية العائمة بشكل مختلف تمامًا عن المصدات المطاطية الصلبة.يستخدمون الهواء المضغوط لامتصاص طاقة الصدمة - بناءً على مبادئ تعمل بالهواء المضغوط.
متوافق تمامًا مع معيار ISO17357 ، يوفر الحاجز الهوائي العائم من Jerryborg مجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
تصنف مصدات السفن الهوائية بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

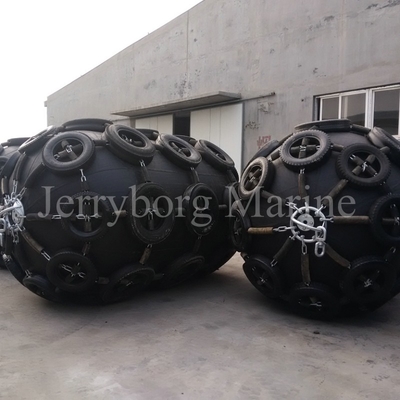

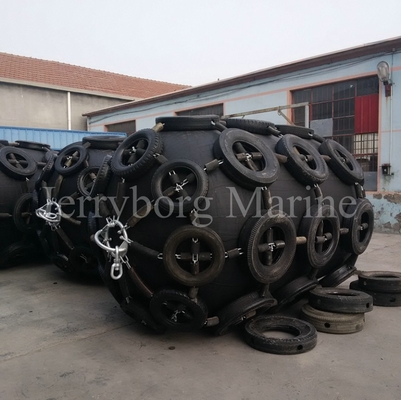

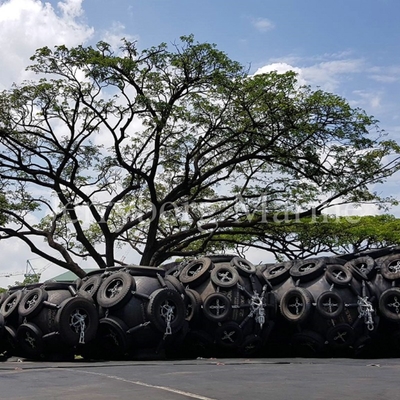

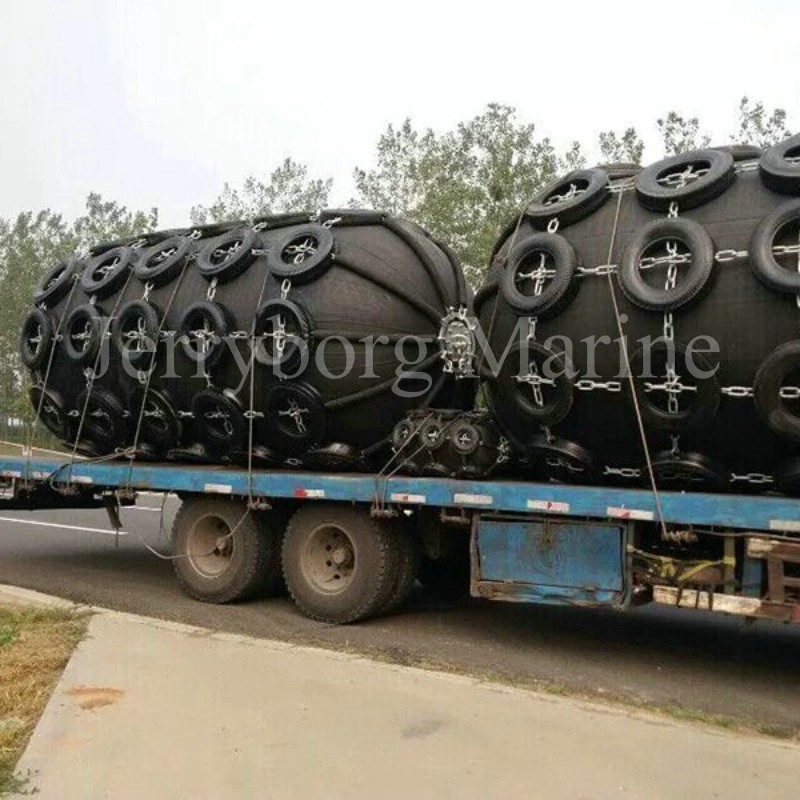

1. درابزين السفينة الهوائية مع سلسلة وشبكة الإطارات
مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن لمصد السفينة الهوائية أن يقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك ، يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات النقل من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى الرصيف (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. درابزين السفينة الهوائية نوع الرافعة
سيتم توصيل مصدات السفن الهوائية من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.
3. درابزين سفينة من النوع المائي الهوائي
عادة ما يتم استخدام مصدات السفن المائية الهوائية كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبها عموديا في الماء لأنها مليئة بالهواء والماء بالداخل ومجهزة بثقل موازن.
جميع مصدات السفن الهوائية المذكورة أعلاه متوفرة عادةً باللون الأسود ، كما يتم تخصيص اللون بناءً على طلبك.تقدم Jerryborg مصدات سفن تعمل بالهواء المضغوط بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
4. أنواع أخرى
هيكل مصدات هوائية عائمة
تتكون الرفارف الهوائية العائمة من ثلاث طبقات مبركن ، توفر كل منها وظيفة مهمة في الهيكل وعمر الخدمة للمصد.الطبقات الثلاث هي:
(1) الطبقة المطاطية الخارجية
(2) طبقة حبل الإطارات المقوى
(3) الطبقة المطاطية الداخلية
مواصفات الرفارف الهوائية العائمة
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
تطبيق المصدات الهوائية العائمة
1. عمليات نقل STS
2. خدمات الأمراض المنقولة بالاتصال الجنسي
3. منصة الدفاع البحرية
4. رسو السفن في الرصيف
5. شنق على بدن السفينة
