تفاصيل المنتج:
|
| اسم المنتج: | الحاجز الهوائي ، مصدات السفن ، مصدات القوارب ، مصدات يوكوهاما | الضغط الأولي: | 50 كيلو باسكال 80 كيلو باسكال |
|---|---|---|---|
| قطعة منفصلة: | شبكة سلسلة الإطارات ، شفة ، مصدات | بحجم: | D = 0.5 ~ 4.5 م ، L = 1.0 ~ 12.0 م |
| تطبيق: | STS ، STD | اللون: | أسود أو حسب الطلب |
| ميناء: | ميناء تشينغداو | brand name: | Jerryborg |
| تسليط الضوء: | درابزين يوكوهاما هوائي,درابزين من نوع يوكوهاما,درابزين هوائي من نوع يوكوهاما |
||

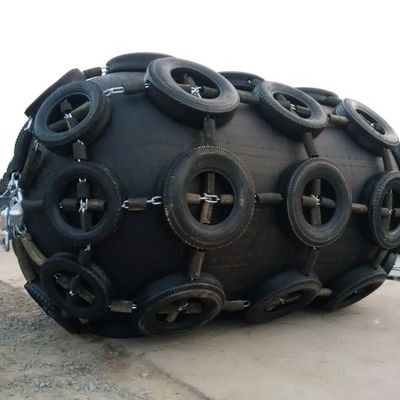

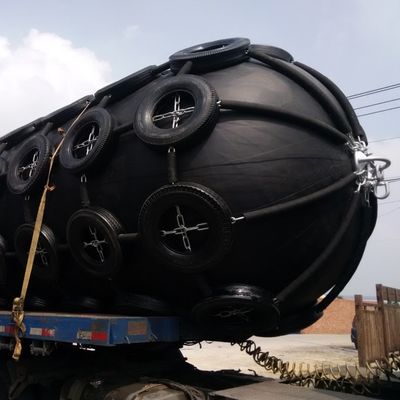

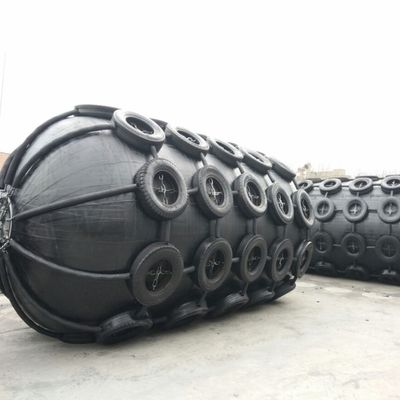

يوكوهاما مصدات حماية السفن الهوائية
درابزين هوائي
الحاجز الهوائي هو مصد حماية STS مثالي قوي بما يكفي لتحمل أضرار الاستخدام الشاق ، ويتم تطبيقه على نطاق واسع في أماكن ، مثل حوض STS ورصيف STD.تتكون المصدات الهوائية بشكل أساسي من ثلاثة أنواع ، بما في ذلك نوع الرافعة ، و CTN ، والنوع المائي الهوائي.كل نوع متوفر بأبعاد مختلفة.وفقًا لمعيار ISO17357 ، فإن Jerryborg متخصصة في تقديم مصدات هوائية عالية الجودة.
متوافق تمامًا مع معيار ISO17357 ، يوفر الحاجز الهوائي من Jerryborg مجموعة متنوعة من المواصفات والأبعاد لتلبية طلبات العملاء وشروط التطبيق المختلفة.
مواصفات الحاجز الهوائي
50 كيلو باسكال:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 كيلو باسكال:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
امتصاص مضمون للطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
تصنيف الحاجز الهوائي
وفقًا للمصدات الهوائية الدولية ، تنقسم أنظمة الرفارف الهوائية إلى فئتين.من المظهر ، هناك نوعان من الرفارف الهوائية:
1-الضغط الأولي 50 كيلو باسكال ، درابزين هوائي P50
2-الضغط الأولي 80 كيلو باسكال ، درابزين هوائي P80
3.Type I ، نوع الشركة التونسية للملاحة ، مع سلاسل وشبكات الإطارات الحاجز الهوائي
4. النوع الثاني ، نوع الرافعة ، بدون سلاسل وشبكات الإطارات الحاجز الهوائي
هيكل درابزين هوائي
يتكون الحاجز الهوائي من طبقة مطاطية خارجية وطبقة من الحبل الصناعي وطبقة مطاطية داخلية.طبقة المطاط الخارجية مصنوعة من مركبات خاصة قوية ذات قوة شد عالية وقوة تمزق لحماية الحاجز بشكل أفضل من أضرار الظروف الجوية القاسية والاستخدام الصعب.طبقة الحبل الاصطناعي للإطار عبارة عن سلك إطار مركب به خطوط ظل متقاطعة ، وهو مصمم لتوزيع الضغط بالتساوي.بينما تم تصميم الطبقة المطاطية الداخلية خصيصًا لإغلاق الهواء الداخلي ومنع أي تسرب.
① الطبقة الخارجية من المطاط
طبقة من أسلاك الإطارات الاصطناعية
③ الطبقة المطاطية الداخلية
تطبيق الحاجز الهوائي
تستخدم المصدات الهوائية على نطاق واسع في عمليات الرسو والرسو STS و STD.
1. الموانئ حيث المد والجزر تختلف إلى حد كبير
2. سفن لشحن عمليات نقل النفط والغاز
3. رسو مؤقت
4. العبارات السريعة
5. التثبيت الدائم للدفاع قفص الاتهام
6. الطوارئ والاستجابة السريعة
لمزيد من المعلومات مجانا للاتصال بنا.
