تفاصيل المنتج:
|
| مادة الحاجز: | > 63٪ مطاط طبيعي | اللون: | أسود ، أبيض ، رمادي غامق ، أحمر ، إلخ |
|---|---|---|---|
| نوع الحاجز: | النوع الأول من الإطارات ونوع الشبكة | دور: | جهاز عرض مضاد للتصادم STS |
| شهادة جمعية التصنيف: | BV ، CCS ، ABS ، GL ، LR ، DVN ، SGS ، KR ، RINA | ضمان: | 24 شهرا |
| قطر الحاجز: | 0.5 متر - 4.5 متر | طول الحاجز: | 1 متر - 12 متر |
| تسليط الضوء: | درابزين يوكوهاما,عازل مملوء بالهواء,درابزين يوكوهاما ABS CCS |
||
يوكوهاما ABS CCS درابزين لمخزن الهواء المملوء بالقوة العالية
ما هو يوكوهاما فندر؟
الدرابزين يوكوهاماتم تطويره في عام 1958 في اليابان.يرتبط التقدم المحرز في تطوير مثل هذه المصدات ارتباطًا وثيقًا بتقدم وتطوير تكنولوجيا مقاومة التصادم للسفن وتكنولوجيا صناعة المطاط.يتعين على رفرف يوكوهاما التعامل باستمرار مع ناقلات النفط الأكبر حجمًا بشكل تدريجي مثل ناقلات النفط العملاقة وناقلات الغاز الكبيرة وناقلات البضائع السائبة والهياكل العائمة.

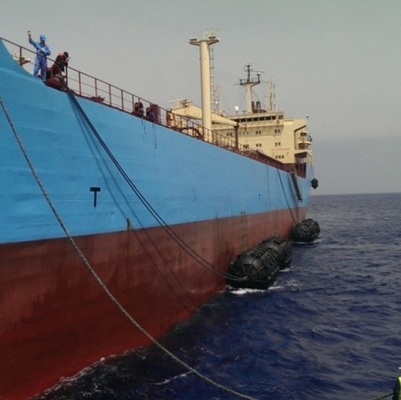

عازلة مملوءة بالهواءتُستخدم في جميع أنحاء العالم لعمليات النقل من سفينة إلى سفينة (STS) ، والمحطات ، ولجميع أنواع السفن ، والناقلات الكبيرة ، والسفن ، والأرصفة ، وأرصفة الموانئ ومنصات المحيط.منذ إنشائها حتى اليوم ، تم توفير أكثر من ملايين المصدات في جميع أنحاء العالم لعمليات الشحن من سفينة إلى سفينة ومن سفينة إلى قفص الاتهام (STD) التي تخدم عملائنا الكرام.تلعب هذه المصدات دورًا مهمًا في التشغيل الآمن لرسو السفن ورسوها.
تصنف مصدات السفن الهوائية بشكل أساسي إلى ثلاثة أنواع على النحو التالي:

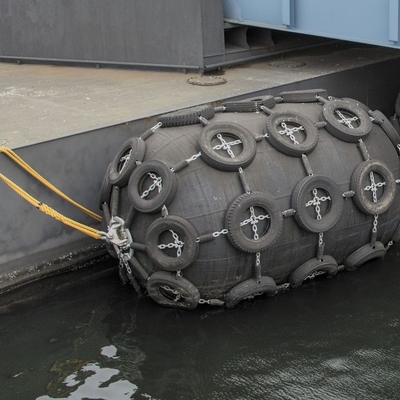

1. درابزين السفينة الهوائية مع سلسلة وشبكة الإطارات
مع السلسلة وشبكة الإطارات التي تغطي جسم الحاجز ، يمكن لمصد السفينة الهوائية أن يقلل من تلف الاحتكاك والتآكل الناجم عن الاتصال المباشر.لذلك ، يتم استخدامه على نطاق واسع في الأماكن ذات الاختلاف المعقد وغير المستقر في المد والجزر ، مثل عمليات النقل من سفينة إلى سفينة (STS) وعمليات النقل من السفينة إلى الرصيف (STD).بالإضافة إلى ذلك ، بالنسبة للإطار الواقي ، تقدم Jerryborg أربعة أنواع من الإطارات بأحجام وسمك مختلفة للعملاء للاختيار من بينها.
2. درابزين السفينة الهوائية نوع الرافعة
سيتم توصيل مصدات السفن الهوائية من نوع الرافعة بسلسلة شد أو حبل شد بجهاز رفع على كلا الطرفين.
3. درابزين سفينة من النوع المائي الهوائي
عادة ما يتم استخدام مصدات السفن المائية الهوائية كمصد مع الغواصات وغيرها من المنصات شبه الغاطسة.يمكن تركيبها عموديا في الماء لأنها مليئة بالهواء والماء بالداخل ومجهزة بثقل موازن.
جميع مصدات السفن الهوائية المذكورة أعلاه متوفرة عادةً باللون الأسود ، كما يتم تخصيص اللون بناءً على طلبك.تقدم Jerryborg مصدات سفن تعمل بالهواء المضغوط بأحجام مختلفة بقطر يتراوح من 500 مم إلى 4500 مم ، يتراوح طولها من 1000 مم إلى 9000 مم.
الحاجز الهوائي العائم ضيق الهواءهيكل
① الطبقة الخارجية من المطاط
الحاجز الهوائي العائم ضيق الهواءs مغطاة بطبقة خارجية مصنوعة من المطاط الطبيعي.هذا المركب المطاطي قوي بما يكفي لحماية الطبقة الداخلية وطبقة الحبل الصناعي من أضرار القوى الخارجية والظروف الجوية القاسية بسبب مرونته العالية ومقاومته للتآكل.
طبقة من أسلاك الإطارات الاصطناعية
طبقة الحبل من الإطارات الاصطناعية مصنوعة من أقمشة ذات حبال صناعية ، مقارنةً بنسيج قماش صناعي ونسيج حزام صناعي ، تعمل طبقة التعزيز هذه بشكل أفضل في مقاومة الإجهاد وتحمل الضغط.
③ الطبقة المطاطية الداخلية
تم تصميم الطبقة الداخلية لإغلاق الهواء داخل الحاجز.
مواصفاتالحاجز الهوائي العائم ضيق الهواء
50 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 مقاسات قياسية تعمل بالهواء المضغوط:
| البعد | انحراف (60٪) | ||
| د (مم) | L (مم) |
قوة رد الفعل (كن) |
ضمان امتصاص الطاقة (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
ملحوظة :
1. تتوافق الأشكال الواردة في الجدول مع متطلبات المواصفة ISO17357-1: 2014.
2. قد يختلف وزن جسم وشبكة الحاجز بنسبة ± 10٪.
3. أحجام خاصة متوفرة عند الطلب.
كيف تختارالحاجز البحري؟
اختيارمصدات بحريةللسفن الصغيرة والمتوسطة الحجم:
| الحمولة (T) | الأبعاد الموصى بها: القطر × الطول (م) | أنواع السفن |
| 50 | 0.5 × 1.0 | قارب صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قارب صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قارب صيد ، زورق سحب |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد ، زورق سحب |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | زورق سحب ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن ، قارب صيد بحري |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة الشحن |
اختيارمصدات بحريةبالنسبة للسفن ذات الحمولة الكبيرة:
|
حمولتها الساكنة (DWT) |
سرعة الهبوط المفترضة (M / S) |
الطاقة الحركية الفعالة (KN.M) |
البعد: القطر × الطول (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.20 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
